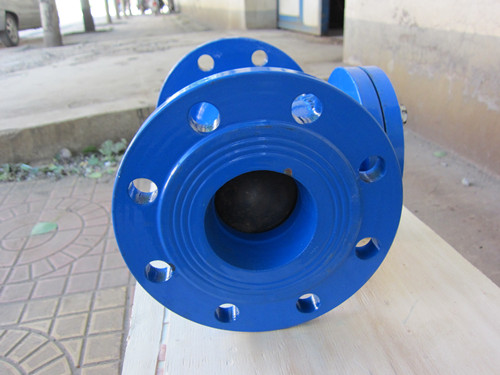

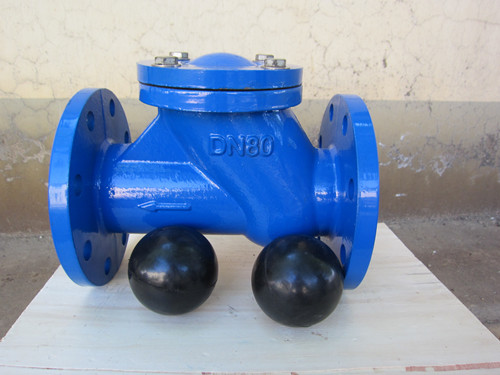

德标快开式球形止回阀现货结构尺寸产品图片

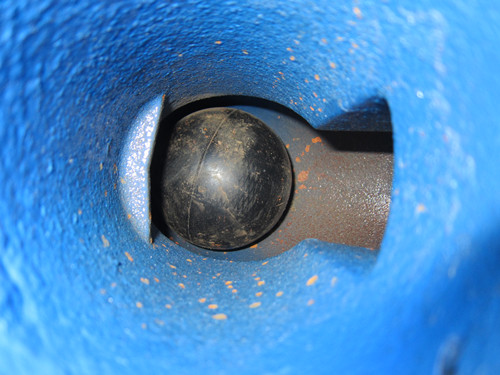

快开式球形止回阀是止回阀的一种,功能止回,阀瓣采用包胶球密封性好,适合多种介质。快开式球形止回阀产品特性维护快捷,打开两个快开螺丝就可以取出阀瓣。现货供应快开式球形止回阀采购用法兰式连接:国标法兰、德标法兰。
DN | L | H | PN10 | PN16 | D1 | D2 | n-d | b | |
D | D | PN10 | PN16 | ||||||
50 | 200 | 100 | 165 | 125 | 102 | 4-Φ18 | 19 | ||
65 | 240 | 125 | 185 | 145 | 122 | 4-Φ18 | 19 | ||
80 | 260 | 136 | 220 | 160 | 133 | 4-Φ18 | 19 | ||
100 | 300 | 186 | 220 | 180 | 158 | 8-Φ18 | 19 | ||
125 | 350 | 196 | 250 | 210 | 184 | 8-Φ18 | 19 | ||
150 | 400 | 265 | 285 | 240 | 212 | 8-Φ22 | 19 | ||
200 | 500 | 340 | 350 | 295 | 269 | 8-Φ18 | 12-Φ22 | 20 | |
250 | 600 | 420 | 395 | 350 | 320 | 12-Φ22 | 12-Φ26 | 22 | |
300 | 700 | 480 | 445 | 400 | 370 | 12-Φ22 | 12-Φ26 | 26 |
1.易于维护: 一些快开式球形止回阀的设计考虑了易于维护的因素,可以容易地进行检修和维护。
2.可靠的密封性能:球形止回阀通常采用弹性座圈或密封圈,确保在关闭状态时有良好的密封性能,防止流体的逆流。
3.适应性强:这种类型的止回阀通常适用于不同的介质和工况,具有较强的通用性。
4.需要注意的是,产品的优势可能会因具体的制造商和型号而异,因此在选择具体的快开式球形止回阀时,建议查阅产品说明书以获取详细的性能参数和优势。
