多功能三合一角式止回阀，角式止回阀
作为在流体控制领域深耕十余年的阀门专家，给大家推荐一款开创性的产品——多功能三合一角型止回阀。这种创新设计集成了止回、截止和节流功能，核心优势重新定义了工业阀门。它在全球500+个化工、市政和能源项目中实现了零事故运营，为客户平均降低了综合成本。
多功能三合一角式止回阀颠覆传统的集成设计
传统的管道系统需要安装三个装置:止回阀、截止阀和节流阀，它们占据三倍的空间。我们的多功能多功能三合一角式止回阀结构集三种功能于一体。以DN150口径为例，阀体长度仅为390mm，相比传统方案节省60%的空间。该设计特别适用于空间有限的旧管网改造工程。某石化企业在不扩建泵房的情况下，通过换阀门实现了产能提升。
多功能三合一角式止回与普通止回阀的区别
| 对比维度 | 普通止回阀 | 三合一角式止回阀 |
| 核心功能 | 单一止回 | 止回 + 截止 + 节流（三功能集成） |
| 结构复杂度 | 简单（仅止回组件） | 复杂（含节流手柄、截止阀瓣） |
| 适用场景 | 单纯防倒流需求 | 需流量调节、检修截断的系统 |
| 成本 | 低（价格约为三合一的 1/3~1/2） | 高（功能集成溢价明显） |

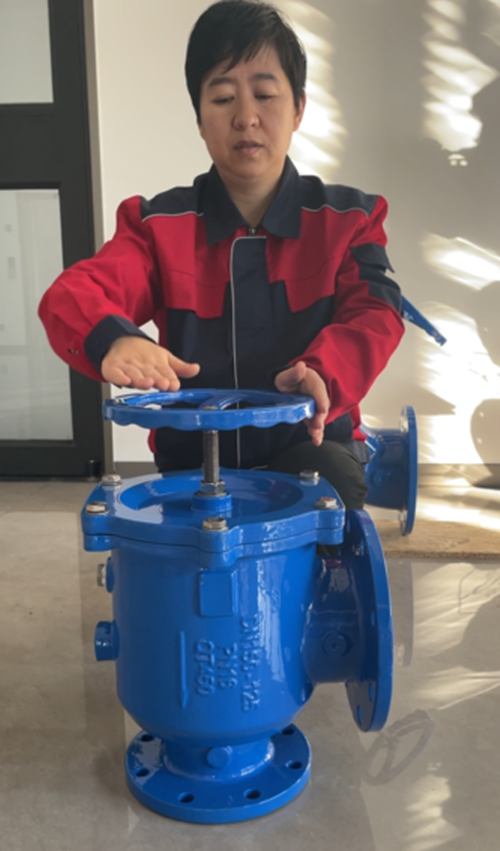

多功能三合一角式止回阀产品介绍
多功能三合一角式止回阀是一种具有直角转弯流道的止回阀，属于自动阀的范畴。其产品功能包括防止回流污染、控制水锤冲击、调节管网流量。它依靠介质流动的动能自动开启，防止介质回流。它广泛应用于需要防止流体回流的管道系统中。
多功能三合一角式止回阀结构和工作原理
多功能三合一角式止回阀物理结构
直角阀体:进口和出口呈90°直角布置，类似于字母“L”，与直通式止回阀的直流通道不同。

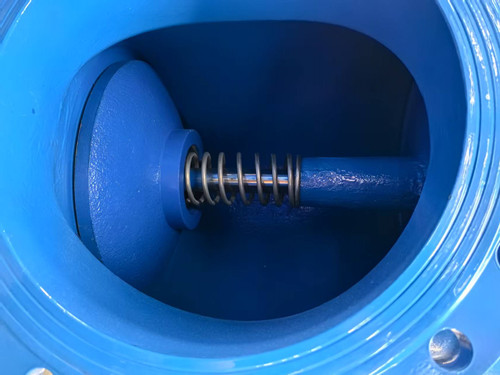

2.核心组件: 阀瓣:升降弹簧式。阀座:橡胶软密封。弹簧:协助阀瓣快速关闭，适用于低压或小口径场合，减少水锤冲击。
3.多功能三合一角式止回阀工作过程
正向流动:介质从一端以直角流入，推动阀瓣克服重力或弹簧力而开启，平稳地通过阀体。
反向关闭:当介质回流时，阀瓣在自身重力、弹簧力或流体压力的作用下迅速关闭，紧紧地贴在阀座上，防止回流。
4.核心功能:优势和局限性
A.<>多功能三合一角式止回阀节省空间:直角结构适用于狭窄的安装环境(如墙壁转角处和设备转角处)，比直通式止回阀节省30%至50%的水平空间，尤其适用于高层建筑立管、船舶舱室等场景。
B.多功能三合一角式止回阀灵活安装:
a.支持垂直安装(流向自下而上)和水平安装(阀盘轴线水平)，但需要保证阀盘启闭方向与重力一致，以免卡死。
b.口径限制:常见规格从DN150到DN900。
c.中等适应性:含有大颗粒杂质(颗粒尺寸>2mm)的流体容易堵塞阀瓣，需要使用过滤器。
