  • 100X水力遥控浮球阀

  • > 业务模块 > 控制阀系列 >
  • 普惠牌水力遥控浮球阀,100X水力遥控浮球阀受到热捧的产品

    100X水力遥控浮球阀100X水力遥控浮球阀俯视图片

    100X水力遥控浮球阀|HC100X遥控浮球阀,能的控制水塔或水箱液面,适合时切断或打开阀芯输入水流。水力遥控浮球阀厂家电话03178294124{普惠牌}!水力遥控浮球阀液位控制准确,遥控水力浮球阀水位不受压力波动干扰。

     产品用途介绍: 水力遥控浮球阀,100X水力遥控浮球阀能的控制水塔或水箱液面,适合时切断或打开阀芯输入水流或阻止水流外泄,液位控制准确,水位不受压力波动干扰,开闭紧密不漏水,浮球灵活,维护保养简单。适用于高层建筑中的水箱,水池,水塔的自动供水系统 。

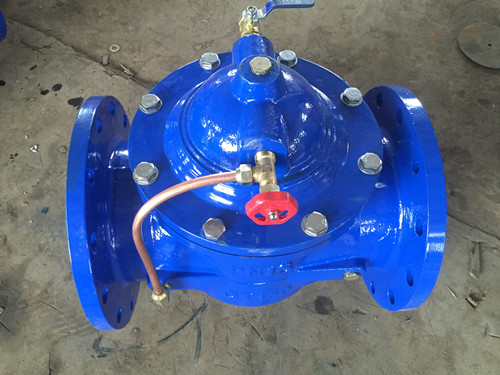

    100X水力遥控浮球阀成品

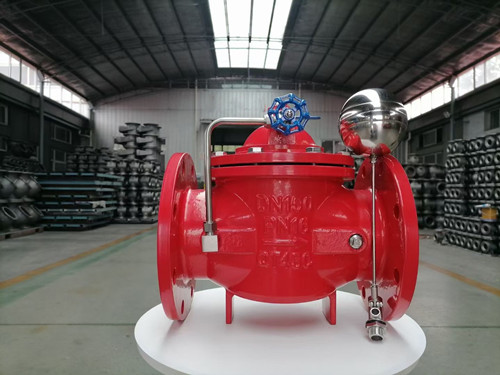

    100X水力遥控浮球阀

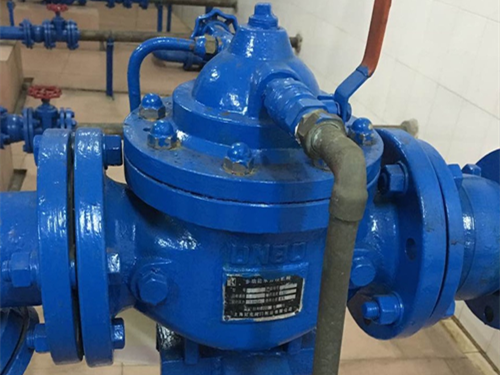

    100X水力遥控浮球阀安装现场


    水力遥控浮球阀资料采购先知道哪些?

    1.口径,需要多大的口径,通常是与管道对应的口径即可。
    2.介质,普惠100X水力遥控浮球阀适用的介质是清水。
    3.压力:压力等级,三个压力等级1.0MPa,1.6MPa,2.5MPa。工作开启压力0.2MPa。如果当您的管道压力低于0.2MPa时,订货要说明开启压力。
    4.长度,如果您是新安装就不用考虑这个问题,如果是换现场有尺寸要求,就需要先测量好尺寸,安装空间。

    100X水力遥控浮球阀工作原理及介绍

    1.产品工作原理特点 1、水力遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面高度。当水位达到指定水位,浮球浮漂通过导管的压力传递致水力浮球阀上阀腔压力加大,主阀截流口被关闭,停止水流通过;当水位低于浮球浮漂位置,导管传递压力,上阀腔压力释放,上移,截流口重新被打开,开始了供水。这样反复使用,实现了水位的控制。

    2.水力遥控浮球阀直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封。

    水力遥控浮球阀性能参数

    型号J741X/100X-10J741X/100X-16J741X/100X-25
    工作压力(MPa)1.01.62.5
    适用温度(℃)0~80
    适用介质
    材料体、阀盖铸铁
    阀杆铬不锈钢
    阀座、阀盘青铜
    膜片丁晴橡胶

    100X水力遥控浮球阀结构尺寸数据

    规格口径DN40mm506580100125150200250300350400450500600
     高mm 295295 320 360 445 480 580660 700 743 900
     I型长mm240240260280360390 465 530 645 665 880
     II型长mm 230230 235 280 320 340 385 400 500 520

    100X水力遥控浮球阀安装图

    100X水力遥控浮球阀图例典型安装图

    上面图片中可以看出这个100X遥控浮球阀是安装在主管道上,它的前后安装各安装了个弹性座封闸阀;特别在前面安装了一个T型过滤器产品配套使用。避免颗粒或大块杂物卡住遥控浮球不能动作,再有同时也保护流入水池或水箱的水干净。主管同时设置了旁通管道,旁通管道上只安装HC41X消声止回阀和一个暗杆弹性座封闸阀

    100X遥控浮球阀是安装在主管道上,通过主阀与导管连接到水池或水箱实现水位控制。这个导管就是采用的及其普通的4分管来于浮漂浮球连接。浮球安装在池墙壁上。
    另一典型安装:直接把主阀安装在通过水池后的主管上,不用导管,直接浮球浮漂接触水面。

    100X水力遥控浮球阀到货时间

    普惠免费提供100X遥控浮球阀安装方案,厂家。可以三天内到货的省份:北京、天津、河北省、山东、河南、江苏、辽宁、内蒙古自治区、山西、安徽、甘肃、广东、黑龙江、吉林、宁夏、陕西、上海、四川、湖北、湖南、江西、浙江。
    可以5天到货100X遥控浮球阀的省份:新疆、云南、贵州、福建、广西、海南、青海...... 其它未列出的省份地区,迟到货时间7天!产品标准包装,方便运输!方便装卸周转的理性包装,产品完好,有力的包装!
