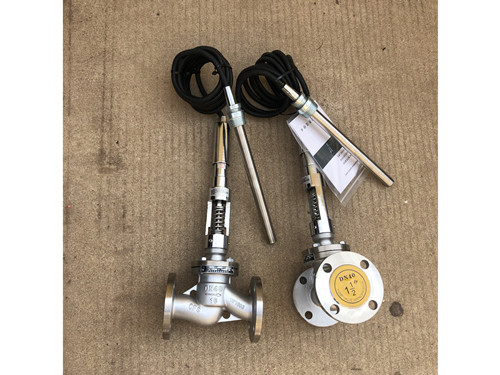

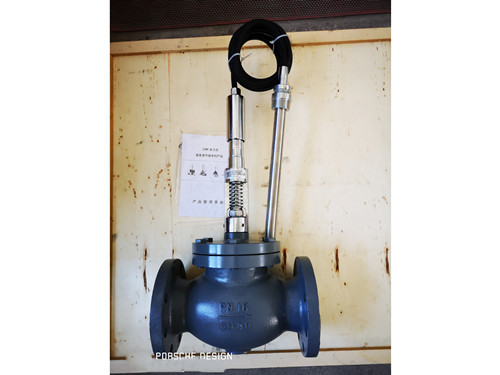

    普惠牌YZW型自力式温度调节阀

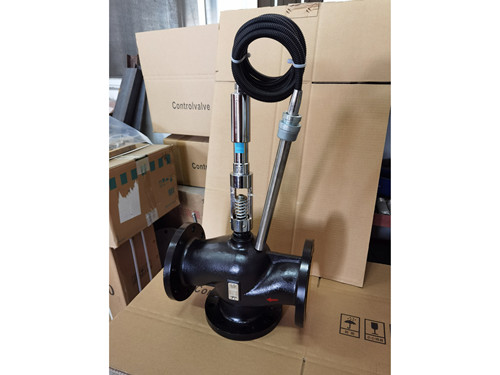

    YZW型自力式温控阀自力式温度调节阀三通式

    自力式温度调节阀产品简介

         自力式温控阀是自力式温度调节阀的简称。YZW型自力式温控阀是一种无需外来能源,依靠被调介质自身的温度变化进行自动调节的节能阀门。具有测量、执行、控制的综合功能。它适用于蒸汽、热水、热油等到为介质的各种换热场合。广泛应用于供暖、空调、生活热水中的温度自动调节,以及特殊场合的温度自动调节,如化工、纺织、制药等生产过程。

    自力式温度调节阀工作原理

         YZW型自力式温控阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的,其控制作用为比例调节。被控介质温度变化时,传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时,温度液体膨胀,推动阀芯向下关闭阀门,减少热媒的流量;被控介质的温度低于设定值时,感温液体收缩,复位弹簧推动阀芯开启,增加热媒的流量。
         适用范围:采暖空调,生活热水,石油化工、电力、机电、纺织、橡胶食品等行业。

    自力式温控阀使用特点:

    1、体积小、重量轻、安装简易;
    2、准确可靠寿命长;
    3、免维修式工作;
    4、调节设定简易;
    5、无源工作(无电源、气源正常工作);
    6、无需昂贵的调试费用;
    7、阀体密封采用V型环高温密封组件,防止了阀杆过紧抱死或漏气的可能性。

    自力式温度调节阀主要技术性能指标

       自力式温度调节阀如何选型?需要掌握什么参数?管道口径,管道压力,管道介质,控制调节温度,附件要求。质量优秀,河北普惠是您的理想选择。免费帮忙设计管路,提供最可靠的安装方便案。
        自力式温度调节阀有没有螺纹连接?有螺纹连接的,通常是法兰连接的。法兰连接更方便日后维护管理,法兰的好维护、方便拆卸。

    自力式温控阀结构安装尺寸数据:

                  自力式温控阀尺寸结构

    公称通径DN(mm)

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    螺纹

    法兰

    螺纹

    法兰

    螺纹

    法兰

    法兰连接

    KV值(m3/h)

    2

    4

    3

    5

    4

    8

    13

    20

    32

    50

    80

    120

    180

    280

    350

    结构
    尺寸
    mm

    L

    68

    130

    83

    150

    90

    160

    180

    200

    230

    290

    310

    350

    400

    480

    550





    510



    520



    530

    660

    680

    700

    720

    750

    780

    820

    860

    950

    D

    20

    95

    25

    105

    40

    115

    135

    145

    160

    180

    195

    215

    245

    280

    335

    H2

    200

    200

    200

    200

    200

    200

    300

    300

    300

    300

    300

    400

    400

    500

    500

    d

    25

    25

    256

    25

    25

    25

    25

    25

    25

    25

    25

    25

    25

    25

    25

    G(in)

    32

    32

    32

    32

    32

    32

    32

    32

    32

    32

    32

    32

    32

    32

    32


    自力式温控阀性能参数:


    阀体:球铁、铸钢、不锈钢

    阀杆阀芯:304不锈钢

    感温包:304不锈钢

    公称通径

    25-200mm

    公称压力

    1.6-2.5MPa

    工作温度

    -10-180℃

    温控范围

    28℃-110℃

    导管长度

    标配3米(定制5-12米)

    适用介质

    冷水、热水、油、汽体

    控制精度

    ± 2℃

    阀杆密封

    石墨、四氟、压塞V型高温密封

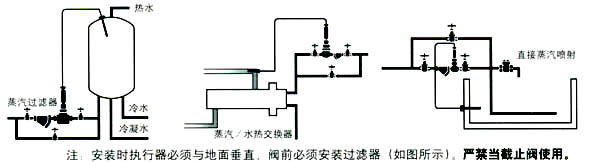

    自力式温度调节阀安装基本要求:安装时执行机械必须与地面垂直,不垂直控制温度准确度降低;阀前必须安装过滤器(如图所示),可以选择T型过滤器。严禁当截止阀使用。下面是三种常见自力式温度调节阀常见安装典型。

    自力式温度调节阀典型安装

    自力式温度调节阀采购须知

    1.YZW字母型号代表自力式温度调节阀,DN80代表公称通径mm。

    2.订货时,请详细提供使用场合,公称通径、公称压力、工作压力,热媒介质及温度,被控介质及温度要求。

    3.一般导管长度为3.5-4.5m,如果特殊要求,请注明。

    4.如需要其他特殊用途的自力式温度调节阀,请与我厂直接联系。

    自力式温控阀出水温度低与高的调节

         自力式温度调节阀出水温度低于设定值; 温控阀水温度高于设定值。
         1.温控阀出水温度低于设定值设备的初次使用或是长时间停机后再次使用,请耐心等待系统循环几次就可升至要求温度。如多次循环温度始终不上升,请从以下几方面检查:一次热源压力或是流量是否太小。注:一次热源压力或流量不稳定还可能造成温度波动大。换热机组的疏水阀是否堵塞或是阻力太大,检查输水阀或是打开输水阀旁通。自力式温控阀阀杆因受热或压塞太紧抱死,致使阀门无法开启,请用随机扳手按逆时针方向微调钟罩压塞或压簧螺母就可。注:阀杆抱死体现在弹簧压缩不能复位。检查自力式温控阀的导管是否与高温管路接触,造成额外感温,请与其分离。
         2.温控阀水温度高于设定值检查自力式温度调节阀旁通截止阀是否泄露或是未关闭。自力式温控阀出水温度设定过高,利用调节扳手调低出水温度。观察阀杆是否处于开启状态,而不向下压缩,这时需要检查导管或是感温包是否漏夜,如漏液请及时更换。阀体内漏,需拆开阀体检查口是否被焊渣等杂物卡住或是划伤造成关不严漏汽。行器不动作检查导管是否折断或是开裂,造成导管或是感温包内液体泄露。

         自力式温控阀如何安装如何使用如何保养
