普惠牌HC41X消声止回阀

HC41X消声止回阀产品简介

     HC41X消声止回阀依靠流水本身和管道压力,推开阀瓣让水流通过;依靠回流力量,推动阀瓣关闭,实现防止水回流。消声止回阀属于一款自动阀门,作用就是防止水回流。消声止回阀不需要其他能源,来实现工作性能。

HC41X消声止回阀主要参数

     公称压力:1.0MPa-1.6MPa-2.5MPa;
     规格口径:DN40到DN350.
     介质温度:0到80度;
     适用介质:水、中水;
     连接形式:法兰;
     壳体材质:铸铁;
     法兰标准:GB/T17241.6 GB/T9113;
     试验标准:GB/T13927,Ap1598。

HC41X消声止回阀特点

     H41x,HC41X型消声止回阀,适用于给水、排水管道。阀瓣采用进出口两端中心轴导向,启闭灵活,可水平定装或垂直安装。HC41X消声止回阀瓣采用弹簧加载,其快速关闭能有效地减小水锤压力,密封性能好,关闭无噪声。HC41X消声止回阀具有体积小、重量轻、流体阻力小、耐疲劳、寿命长等优点。

HC41X消声止回阀结构特点

     1.HC41X消声止回阀阀体采用“腰鼓”外形设计,降低流阻系数;

     2.阀门采用短结构形式,虽然水头损失比升降式静音止回阀稍大些,但体积小、价格便宜;

     3.用料讲究:球墨铸铁壳身,不锈钢杆配件。

HC41X消声止回阀工作原理

     当介质按规定方向流动时,阀瓣受介质力的作用,被开启;介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用, 使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的。

HC41X消声止回阀采购须知有哪些?

     1.口径。口径范围是40mm-350mm。
     2.压力。日常工作压力,最高承压。日常工作压力0.2MPa-1.6MPa。
     3.介质。介质为清水,或中水。
     4.HC41X消声止回阀材质要求。壳体材质球墨铸铁QT450。阀轴不锈钢。不锈钢弹簧。
HC41X消声止回阀
 ◆HC41X消声止回阀连接尺寸
口径D1(mm) 外径D2(mm) 总长度L(mm)
40 160 124
50 160 130
65 180 135
80 195 155
100 215 165
125 245 185
150 280 215
200 335 250
250 405 250
300 460 300
350 520 350

HC41X消声止回阀图片展示

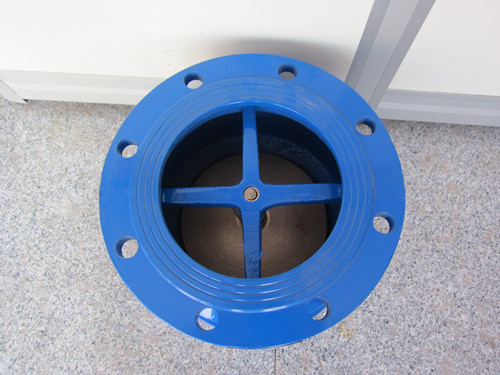

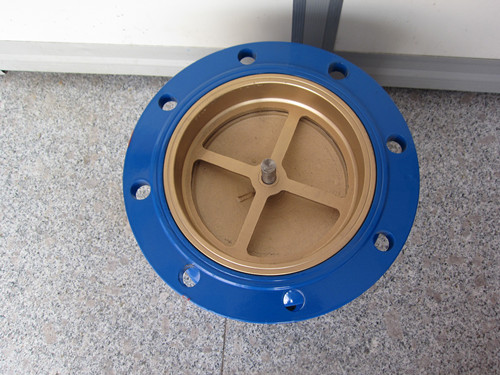

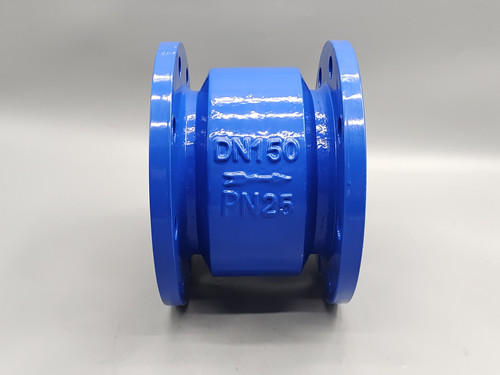

     下面的图片左侧为HC41X消声止回阀铸铁壳体的成品图片,外表光洁。阀体上标明的压力、口径,流水方向这些数据。右侧图片为外壳黄铜材质的成品图片。当您在选择此产品时,铸铁材质的一定要选择壳体为球墨铸铁的壳体,在为此产品行程较短,使用球墨铸铁的壳体的使用寿命更长。HC41X消声止回阀阀杆采用不锈钢棒加工制造,弹簧也是采用不锈钢制造,这样整体搭配使用寿命更长。HC41X消声止回阀安装简单,日常不用维护。采用法兰连接方式。止回效果稳定。普惠阀门,名牌、精品消声的止回阀,免费提供设计,安装方案。HC41X消声止回阀期待您的来电:0317-8294124。

HC41X型消声止回阀黄铜HC41X消声止回阀
