电动式自动排污过滤器技术规格书工程冷冻站

时间:2018-05-10 作者:普惠机电 点击:
电动式自动排污过滤器技术规格书1. 总则 1.1 电动式自动排污过滤器制造首先应满足国家和行业标准规范,本技术规格书为本工程冷冻站( 250 )采用的电动式自动排污过滤器的最低技术要求。
电动式自动排污过滤器技术规格书

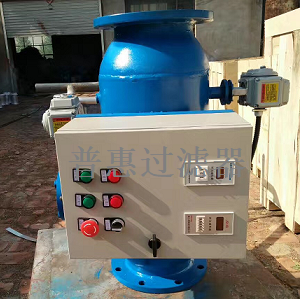

电动式自动排污过滤器
1. 总则
1.1  电动式自动排污过滤器制造首先应满足国家和行业标准规范,本技术规格书为本工程冷冻站(250)采用的电动式自动排污过滤器的最低技术要求。
1.2  项目名称及位置
项目名称:*
建设地点:*
2. 供货设备一览表
装置名称 设备位号 设备名称 设备数量(台/套)
冷冻站(250) F25011、F25021 电动式自动排污过滤 2
3. 供货范围
具体包括:设备本体、配电及控制系统以及连接材料(配对法兰及紧固件)等。
设备及管道本体保温应满足 “保温热设计说明”的要求。
管道、管件、阀门、法兰等材料需符合“管道材料等级表”。
设备本体油漆及防腐应满足“涂漆涂色设计说明”的要求。
4. 设备数据单

电动式自动排污过滤器应具有工作过滤、冲洗排污、返冲洗排污及自动控制等功能,在不停机的情况下自动实现冲洗过滤和返冲洗过滤。额定流速下阻力小于0.008MPa。

换热机组位号

设备名称

参数要求

数量

备注

F25011

电动式自动排污过滤器

除污器形式:直通

操作介质:水

介质流量:1672 t/h

介质温度: 10

工作压力: 0.28MPag

试验压力:  1.0MPag

进出口管径: DN500

排污口管径: DN100

过滤网规格: 2    mm

过滤网材质: 316L

壳体材质:  Q235

注:排污阀配置电动执行器,通过电动式自动排污过滤器配置的定时器加以控制。电动排污阀为智能一体化电动执行机构,同时可手动启闭。



1

供货商填写表格空白项

F25021

电动式自动排污过滤器

除污器形式:直通

操作介质:水

介质流量:1048 t/h

介质温度: 5

工作压力: 0.26MPag

试验压力:  1.0MPag

进出口管径: DN400

排污口管径: DN100

过滤网规格: 2    mm

过滤网材质: 316L

壳体材质:   Q235

注:排污阀配置电动执行器,通过电动式自动排污过滤器配置的定时器加以控制。电动排污阀为智能一体化电动执行机构,同时可手动启闭。

1

供货商填写表格空白项
