T型过滤器产品介绍

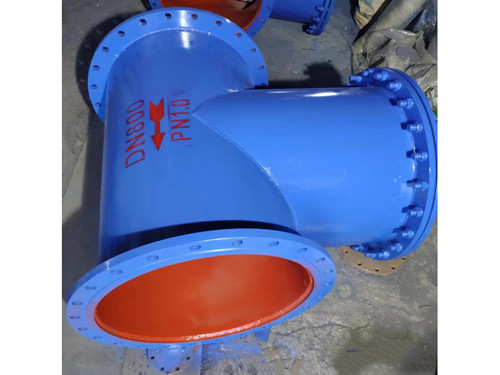

T型过滤器的外形形状像字母“T”型，所以大家称为T型过滤器。T型过滤器是除去固体颗粒在液体中的小型设备，可保护下游设备不受管道流体杂质影响的工作，当流体进入一定网孔大小的滤筒，杂质被阻挡下来，经过过滤的清洁的流体由出口流出。当需要清洗时，只是取拆卸取出滤筒，清除杂质，重新加载滤筒就可以了，因此，在操作和维护非常方便。
T型过滤器主要参数
公称压力：1.0MPa-1.6MPa-2.5MPa。
介质温度：0-150度。
适用介质：水、油品、蒸汽、海水、污水。
规格口径：32到600mm。
壳体材质：碳钢或不锈钢。
连接形式：法兰。
试验标准：GB13927。
T型过滤器分类
正折流式t型过滤器和直流式t型过滤器。
最常用的是直流式t型过滤器。直流式t型过滤器液体从进口流入，直线方向，从出口流出。正折流式t型过滤器，输送的液体经滤筒过滤后，改变流动方向，正折，从出口流出。在选用时选用常规直流式t型过滤器还是正折流式t型过滤器，主要是看工况来决定，通常都是选用直通式。只有特殊需要，像拐角处选用直折式更合理。
T型过滤器结构图工作原理
正折流式t型过滤器结构图说明工作原理：介质流动方向，介质从进口进入后，经内设的滤网过滤后，从出口流出。正折流式，介质经过滤后，正折90度下对入口的角度，出口流出。可以理解为角通式。
直流式t型过滤器结构图说明：介质流动方向，介质从进口进入后，经内设的滤网过滤后，从出口流出。直流式，介质经滤网过滤后，直流到出口。可以理解为直通式。
T型过滤器结构尺寸数据
正折流式t型过滤器结构尺寸
直流式t型过滤器结构尺寸
DN
in
L
B
DN
in
L
H
DN40
11/2
256
149
DN40
11/2
256
169
DN50
2
256
149
DN50
2
256
171
DN65
21/2
292
170
DN65
21/2
292
194
DN80
3
312
182
DN80
3
312
206
DN100
4
280
170
DN100
4
310
140
DN125
5
320
195
DN125
5
355
160
DN150
6
360
215
DN150
6
395
180
DN200
8
420
245
DN200
8
455
210
DN250
10
490
285
DN250
10
530
245
DN300
12
560
320
DN300
12
600
280
DN350
16
620
350
DN350
16
660
310
DN400
20
690
390
DN400
20
735
345
T型过滤器过滤精度可选，网孔对应数据：
| 网孔尺寸mm | 4.75 | 4 | 3.35 | 2.8 | 2.36 | 2 | 1.7 | 1.4 | 1.18 | 1 | 0.85 | 0.71 | 0.6 |
| 标准目数 | 4目 | 5目 | 6目 | 7目 | 8目 | 10目 | 12目 | 14目 | 16目 | 18目 | 20目 | 25目 | 30目 |
| 网孔尺寸mm | 0.5 | 0.43 | 0.36 | 0.3 | 0.25 | 0.21 | 0.18 | 0.15 | 0.13 | 0.1 | 0.09 | 0.07 | |
| 标准目数 | 35目 | 40目 | 45目 | 50目 | 60目 | 70目 | 80目 | 100目 | 120目 | 140目 | 170目 | 200目 |
T型过滤器价格参数决定价格
1.连接方式：法兰连接、接管焊接连接；
2.主体材质：碳钢、不锈钢；
3.T型过滤器分为直流式和正折流式。正折流式，出口方向，位置不同相对来说。流体进来后，拐弯流出。直流式与正折流式T型过滤器价格不同，价格上差一个法兰的价格。
4.压力等级不同价格不同。供应的压力等级有1.0MPa,1.6Ma,2.5MPa。压力等级不同用料不同影响价格。
5.最重要的T型过滤器价格因数是口径，规格口径不同价格不同。口径的选择通常是以对应的管道口径为准。当为了提高流量或其它考虑时，可以做变径处理。定制对应管道更大的口径；进口与出口的不同口径变径，都是可以供应的。

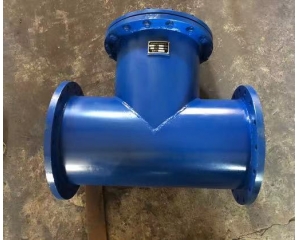

变径T型过滤器优点：加大流量，加大单位时间内输送量。上面的图片展示的T型过滤器是做了变径处理的T型过滤器，进出口管径与安装管道一致，但是过滤器的中间管径加大了口径，这样单位时间给能提供更多流量。排污口也相对大了，排污、清洗也会更好。
【普惠阀门】是正规的T型过滤器厂家。同类产品还有：蓝式过滤器，自动排污过滤器。为您提供规格齐全T型过滤器产品，品质好、发货快，保质量。免费提供现场使用方案，提供样品，免运费！如果您有这方面的需求，请联系15226715191。可以保证三天内到货的一级省份：北京、天津、河北省、山东、河南、江苏、辽宁、内蒙古自治区、山西、安徽、甘肃、广东、黑龙江、吉林、宁夏、陕西、上海、四川、湖北、湖南、江西、浙江。
T型过滤器可以保证5天到货的省份：新疆、云南、贵州、福建、广西、海南、青海......
其它未列出的省份地区,货时间3-7天！
T型过滤器产品标准包装，方便安全运输！方便装卸周转的理性包装，保障产品完好，有力的包装!
