    蓝式过滤器名子由来:篮式过滤器的内滤网像日常生活中使用的篮子,形象称为LPG篮式过滤器。生产篮式过滤器厂家电话03178294124。提供篮式过滤器结构图、结构尺寸、型号。河北篮式过滤器厂家普惠生产,规格型号全,现货。河北篮式过滤器厂家普惠,生产工艺好,接受定制的蓝式过滤器。厂家地址位于河北省沧州地区,交通物流发达,篮式过滤器厂家普惠规格型号全,质量好,能提供设计、安装方案。

    一.篮式过滤器产品介绍

    1.篮式过滤器名子由来:因为此过滤器的内滤网像个我们日常生活中使用的篮子,所以大家就称它为篮式过滤器了。河北普惠是LPG篮式过滤器生产最早的生产厂家,这几年顺风顺雨在这个产品同时加大了科技投放力度。让这个产品更更了。

    2.产品功能:篮式过滤器用于油或其它液体管道上,过滤管道里的杂物,过滤孔面积比通径管面积大于2-3倍。过滤面积大、过滤。过滤精度通常是4-40目,过滤精度可选,过滤精度越高,网孔越小。

    3.技术参数:工作温度:-80℃—+450℃;公称通径:DN15—DN600;公称压力:PN1.0—2.5Mpa。

    4.产品材质:外壳体材质碳钢、不锈钢;滤篮材质不锈钢。

    篮式过滤器结构图:

    蓝式过滤器 篮式过滤器结构图

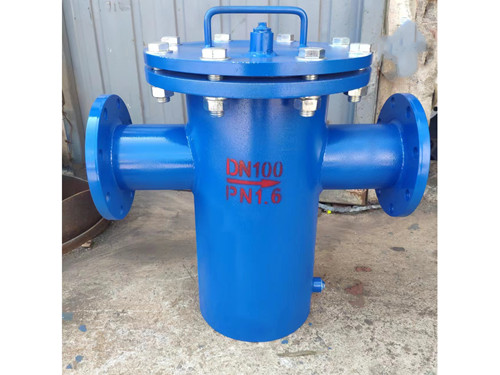

    1.从上面的篮式过滤器结构图,能够清晰的理解篮式过滤器的结构和过滤原理。上面的图片左面是蓝式过滤器的实物图片DN80口径的。右图为篮式过滤器结构图,从上面的篮式过滤器结构图结合实物图可以理解,水是从进入设置好的滤篮,经滤篮过滤后的介质来到出口。我们为滤网设置了提手。从篮式过滤器结构图中还能看出,设置了小排污口,方便排污水和排气使用。整个蓝式过滤器顶部为其设置了装卸把手。篮式过滤器结构图中H表示过滤器的主体高度,L表示长度,法兰到法兰之间的安装需要的空间长度。

    2.篮式过滤器的滤篮的丝网可以单独更换吗?为了节省费用。可以单独更换的。如果再次购买只是购买滤篮是可以的。如果是同一厂家,真的购买就可以了,厂家有统一的数据;如果是不同厂家的就要提供滤篮的数据,直径、高度等数据。

    3.篮式过滤器结构图数据:(如需要定做提供L和H的尺寸。)

    篮式过滤器结构数据
    进出口口径 结构长度L 高度H 中心到底 排污口
    50 300 290 170 25
    65 330 310 190 25
    80 380 360 210 25
    100 440 400 250 25
    125 460 450 270 25
    150 520 470 270 25
    200 650 580 320 25
    250 700 695 400 25
    300 750 750 410 25
    350 770 950 590 25
    400 820 1010 610 25
    450 950 1200  650 25
    500  1050  1300  680  25

    篮式过滤器规格尺寸接受定制。

    4.篮式过滤器结构内置滤篮孔的数据参考:

    篮式过滤器的滤篮、滤筒过滤孔直径怎么确定?就是说过滤精度的确定,这个由用户来确定,根据现场的情况,需要达到什么的过滤效果,想拦截多大的颗粒来确定。下面是常用过滤精度、孔径的对应数据。根据现场需要,确定孔径大小。如果不了解现场情况,可以直接来电话或网上与我们沟通,我们有着丰富的制造和现场经验帮您确定。

    网孔尺寸mm 4.75 4 3.35 2.8 2.36 2 1.7 1.4 1.18 1 0.85 0.71 0.6
    标准目数 4目 5目 6目 7目 8目 10目 12目 14目 16目 18目 20目 25目 30目

    网孔尺寸mm 0.5 0.43 0.36 0.3 0.25 0.21 0.18 0.15 0.13 0.1 0.09 0.07
    标准目数 35目 40目 45目 50目 60目 70目 80目 100目 120目 140目 170目 200目

    二.蓝式过滤器工作原理

    管道在安装时会有其它杂物带入管道,在生产中原材料中也含有杂物。管道里液体经过过滤器时它的污物由过滤器收藏到滤网中,在的程度时打开壳盖清理滤网即可。
    篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,生产的作用。
    篮式过滤器是除去液体中少量固体颗粒的小型设备。当流体进入有网孔的滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。目前已广泛应用于石油、化工、医药、食品、环保等行业.若将其串连的安装在泵的入口或系统管线的其他部位,则既可以延长泵和其他设备的使用寿命,又能整个系统的。

    三.蓝式过滤器清洗方法

    当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。


    四.篮式过滤器订货需要事先了解哪些?

    1.确定安装篮式过滤器管路口径,确定篮式过滤器的口径?
    原则上过滤器的进出口通径不应小于相配套的泵的通径,一般与管路口径一致。
    2.篮式过滤器是要直通的?还是高进低出,还是低进高出?直通是使用量,也是使用的。高进低出或低进高出是有现场的管路设计决定,如果是这样的需要提供与出口的详细数据。
    3.公称压力: 按照过滤管路可能出现的压力确定过滤器的压力等级。
    4.孔目数的选择: 主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。
    5.如果您对流量或过滤精度有要求或安装环境受限时,希望能与我们及时沟通说明安装现场使用状况。以便量身打造最适您的篮式过滤器。
    注意:法兰连接尺寸是GB9119-2000尺寸。如需要法兰订货时说明。

    通常材质:体是碳钢、阀芯是不锈钢的。可以定做主体全部不锈钢材质。

    相关篮式过滤器资料:

    管道用篮式过滤器型号字母代号举例

    篮式过滤器_壳体GB/T8163不是材质

    直通提篮过滤器桶里的提篮作用

    不锈钢篮式过滤器篮式过滤器特别设计产品

    可以三天内到货的省份:北京、天津、河北省、山东、河南、江苏、辽宁、内蒙古自治区、山西、安徽、甘肃、广东、黑龙江、吉林、宁夏、陕西、上海、四川、湖北、湖南、江西、浙江。
    可以5天到货的省份:新疆、云南、贵州、福建、广西、海南、青海......
     其它未列出的省份地区,最迟到货时间7天!  产品标准包装,方便运输!方便装卸周转的理性包装,产品完好,有力的包装!
