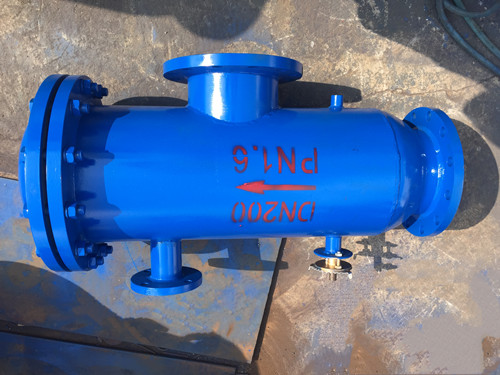

普惠牌角通式过滤器
角通过滤器、

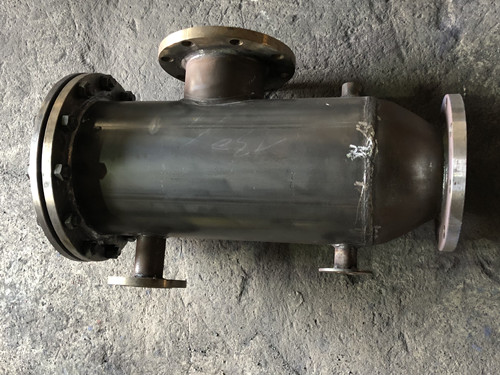

角通式过滤器也可称为角通自动排过滤器口径从DN40-DN1200,外壳碳钢,滤网304材质,网孔通常40-90目(也可根据用户需要指定网孔大小)。
角通式过滤器用于过滤、拦截管道中流动液体中的杂质。可以与其它阀门配套使用,也可以单独安装在管道中使用。流动液体进入角通式过滤器经过内置滤筒过滤后,洁净的液体从出口流出,杂物被拦截停留下来,储存在滤筒内。角通式过滤器特别适合安装在管道90°拐弯处。安装时,无论是立管还是水平管道上,应该考虑方便维护。
角通式过滤器主要参数
公称压力:1.0MPa-1.6MPa-2.5MPa;
规格口径:DN40到DN600;
介质温度:0到150度;
适用介质:水、中水;
连接形式:法兰。
壳体材质:碳钢或不锈钢。
角通过滤器产品特点:
1.角通过滤器过滤器结构简单合理,性能稳定。
2.直接安装在管道系统中,过滤清洁水质不需用任何支撑结构,施工简便。
3.杂质和污垢可定期自动冲洗排放。
4.角通过滤器工作压力1.6MPa,工作温度0度---60度(尼纶滤网)0度---150度(不锈钢滤网)。
角通式过滤器工作原理:

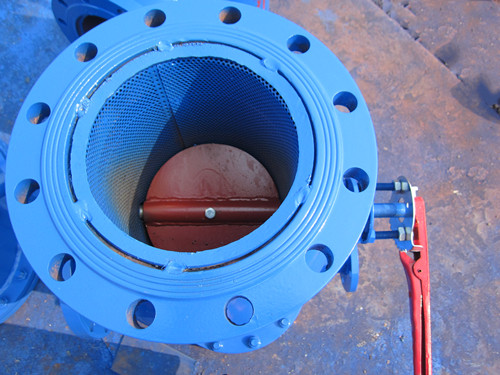

角通式过滤器主要由的碳钢主体、结构的不锈钢楔形滤网、水流转向阀及排污装置组成,当过滤机工作时,排污阀关闭,水流转向阀处于开启状态,水流由入口进入过滤机,经过滤网过滤到出口。当过滤机需要排污时,关闭水流转向阀,打开排污阀,水流经滤网前半段过滤,部分水流由出口流入系统,剩余水流由滤网后半段外侧流入内侧,经排污口排出,起到反向冲洗过滤网的作用。反冲过程系统可正常运行,无需停机。
角通式过滤器结构尺寸
下面中最左面的为角式过滤器,中间为直通式过滤器,最右面为角通式结构内剖图。
口径DN |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
角通式 |
A到出口mm |
200 |
280 |
310 |
350 |
440 |
520 |
630 |
720 |
840 |
950 |
B中心到出口mm |
290 |
400 |
450 |
525 |
660 |
800 |
950 |
1090 |
1230 |
1380 |
L总长度mm |
370 |
530 |
580 |
670 |
830 |
1000 |
1180 |
1350 |
1500 |
1680 |
直通式 |
A到出口mm |
350 |
438 |
525 |
700 |
875 |
1050 |
1200 |
1400 |
1550 |
1700 |
L到排污口mm |
260 |
326 |
390 |
520 |
650 |
780 |
885 |
1040 |
1145 |
1250 |
排污口 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
150 |
150 |
角通式过滤器精度选择:
网孔尺寸mm |
4.75 |
4.00 |
3.35 |
2.80 |
2.36 |
2.00 |
1.70 |
1.40 |
1.18 |
1.00 |
0.85 |
0.71 |
0.60 |
标准目数 |
4目 |
5目 |
6目 |
7目 |
8目 |
10目 |
12目 |
14目 |
16目 |
18目 |
20目 |
25目 |
30目 |
