  • 一、普惠牌GL41HY型过滤器概况

     Y型过滤器用来过滤、拦截管道输送中杂物的场合,可以与其他阀门套使用,Y型过滤器也可以单独应用于冷热循环水系统,压缩空气、蒸气、油类等介质的管路。被拦截的杂物被储存在Y型过滤器的滤筒内,需要定期不定期清理。滤网可以反复使用,滤网材质为不锈钢材质。

    生产y型过滤器gl41h厂家推荐【泊头普惠】,厂家推荐理由:规格型号的厂家;质量有的厂家,生产经验,严格把关每道生产环节,100%合格产品交付。Y型过滤器gl41h厂家泊头普惠库存量大,现货供应。普惠厂家日生产量过滤器gl41h一天50台。

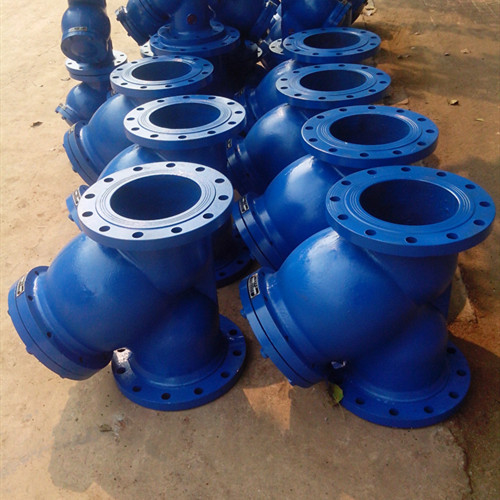

    y型过滤器gl41h

    y型过滤器的字母代号

    常见的Y型过滤器字母代号这样写:GL41H-16Q,这样理解,GL41H表示Y型过滤器,16表示压力,Q表示材球墨铸铁。过滤器款式、压力、壳体材质,这个顺序。

    G41H,GL:过滤的字母,H不锈钢滤网,4法兰,1代表直通流道结构

    Q表示球墨铸铁、C碳钢、S不锈钢、A低合金。

    举例:过滤器GL41H-10Q是什么意思呢?自答:Y型过滤器,压力10公斤,壳体材质球墨铸铁。

    我们供应的Y型过滤器有:

    GL41H-10/16/25Q,

    GL41H-10/16/25H

    GL41H-10/16/25Z

    GL41H-10/16/25Q

    GL41H -10/16/25S

    GL41H -10/16/25C

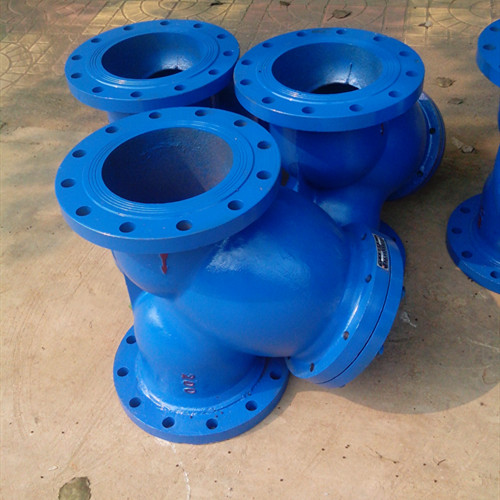

    y型过滤器gl41h

    GL41HY型过滤器主要参数

     公称压力:1.0MPa-1.6MPa-2.5MPa; 介质温度:0-150度。

     适用介质:水、油品、蒸汽、海水、污水。 规格口径:15到600mm。

     壳体材质:铸铁或铜。 连接形式:法兰。

    法兰标准:GB/T17241.6 GB/T9113(铸件法兰); 试验标准:GB/T13927,Ap1598。

      此过滤器以它的形状命名,GL41HY型过滤器的结构紧凑,圆柱形状是非常强的。通常用于路管道过滤,去除固体杂物并且在不要求频繁的清理出去。但具有大的过滤面积,可以用细网也可以选用较粗大的滤网。GL41HY型过滤器的身体通常是铸铁,铸铁又分为灰铁和球墨铁.普惠牌GL41HY型过滤器可提供带法兰及内丝联接连接的装配方式。

    Y型过滤器尺寸历年尺寸汇总

    规格\结构长度ABCDEFGHIJKL
    DN15130










    DN20150










    DN25160










    DN32180










    DN40180185190200202204210230



    DN50180185190200202204210230



    DN65200215217220225245290




    DN80215247250255275310





    DN100250275295300305320350




    DN125295316320325335355400




    DN150315330340345350360375480390480

    DN200345405410416420435450490600


    DN250415500505510520525527530550560730
    DN300550560585595600608615630635650655850
    DN350610620627631635655660680695690980
    DN4006306326356657007307807908001100

    DN450720735830840870






    DN500840865870925930950





    DN600925975986102510501105





    DN70010851090









    DN8001285










    二、y型过滤器gl41h特点

      GL41HY型过滤器通过滤网进行过滤器,因为具备较大的过滤面积压力。
      安装GL41HY型过滤器可以使管道和线路无故障,异物,降低昂贵的管道维修费用。
    介质在过滤器中通过后,提高了下游设备的效率,并延长下游阀门的使用寿命,保护昂贵的泵,仪表等设备。它适用于适用于液体,水,石油等流体。
      GL41HY型过滤器的动态流路设计和过滤面积大要素低压降和减少维护时间。
      GL41HY型过滤器内衬不锈钢或铁丝网。内衬网可以换。滤网材质的广泛的兼容性。我厂通常采用标准不锈钢滤网。
      压力范围1.0-2.5MPa。
      结构尺寸的多种合适选择。
      GL41HY型过滤器具有安装位置能够水平或垂直的优点。然而,在这两种情况下,排污口拆装口件在过滤器主体的下侧,使截留的固体颗粒可以适当地收集和清理。

    GL41HY型过滤器尺寸参考:

     GL41HY型过滤器尺寸参考:提供安装需要的尺寸数据,法兰到法兰之间距离这个尺寸。安装需要的就是这个尺寸。有了这个尺寸可以准确的预留空间。


    规格口径mmDN40DN50DN65DN80DN100DN125DN150DN200DN250DN300DN350DN400DN450DN500DN600
    长度mm185185225250300325360435550635695790
    高度mm185185210250290320370460565675750860
    连接形式法兰
    工作压力1.0MPa、1.6MPa、2.5MPa


     GL41HY型过滤器GL41HY型过滤器

    【普惠过滤器】,免费提供设计,安装方案.期待您的来电:0317-8294124。普惠过滤器产品还有:Y型球墨铸铁过滤器扩散过滤器P型过滤器蓝式过滤器角通式过滤器,对比斟酌选购适合的,普惠为您选型!可以三天内到货的省份:北京、天津、河北省、山东、河南、江苏、辽宁、内蒙古自治区、山西、安徽、甘肃、广东、黑龙江、吉林、宁夏、陕西、上海、四川、湖北、湖南、江西、浙江。
     可以5天到货的省份:新疆、云南、贵州、福建、广西、海南、青海...... 其它未列出的省份地区,迟到货时间7天!  产品标准包装,方便运输!方便装卸周转的理性包装,产品完好,有力的包装!
