    普惠半自动反冲洗过滤器优势特性产品

    一.半自动反冲洗过滤器产品介绍:

           半自动反冲洗过滤器是使用在介质含有杂质的管路场合。是一种焊接结构的过滤器,流量大,单位时间内过滤量大。它具有自动反冲洗功能,及时拦截杂质,前通常安装在热交换器,空调系统和执行机制,不定期冲走杂质。

    半自动反冲洗过滤器主要参数

           公称压力:1.0MPa-1.6MPa-2.5MPa。

           介质温度:0-150度。

           适用介质:水、油品、蒸汽、海水、污水。

           规格口径:32到600mm。

           壳体材质:碳钢或不锈钢。

           连接形式:法兰。

    二.半自动反冲洗过滤器特性:

           连接口径:40mm -  1200mm。
           材质:碳钢,不锈钢。
           不需要能源动力。
           过滤元件:光滑的筒状滤网。
           过滤精度:5mm-0.15mm。半自动反冲洗过滤器过滤精度数十种可选。

    三.安装半自动反冲洗过滤器和使用:

           根据自动排污过滤器本体箭头提示方向连接管安装时,排污口应尽可能考虑在下部,便于杂物排放的排污口。
           排污口对应的要有排污管道,建议排污管不要设备过长。

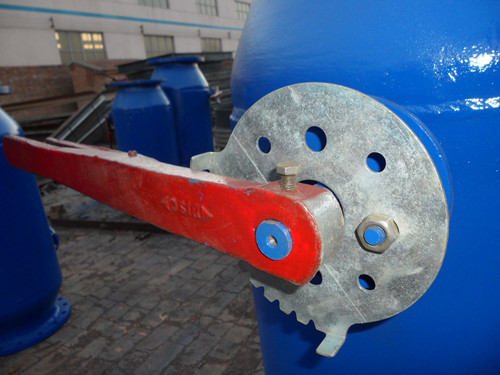

           正常过滤,将手柄旋转到工作位置;需要反冲洗排污,将旋转手柄至反洗位置,打开排污阀。反冲洗完成后,将手柄归到工作位置,关闭排污阀。


    四.半自动反冲洗过滤器工作原理:

           1.半自动反冲洗过滤器工作状态

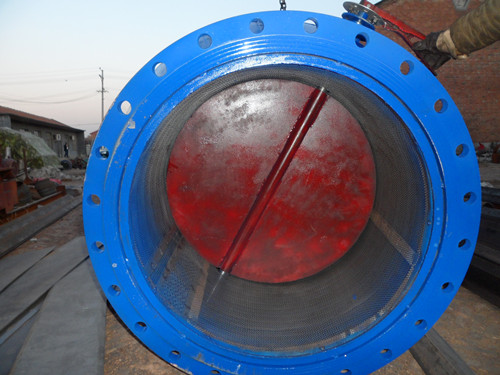

           手动蝶阀开启,所述阀板和所述过滤器滤筒轴线的正常工作状态(平行,该扳手还平行于过滤器滤筒轴线)排出阀关闭。从入口的水直接流入内筒过滤,被过滤通过过滤器过滤后从出口流出。
           2.半自动反冲洗过滤器反冲洗工作状态
           手动蝶阀关闭时,阀板与滤筒轴线(垂直轴,该扳手旋转90度和气缸垂直),打开排水阀,水从进口流入过滤器滤筒的前端,因为阀门关闭时,水流被阀板档住,只能从前半部分进入网状滤筒体侧,介质主要从出口正常流出,但由于排污口,打开,杂物排出,同时压力降低,所以从水的一部分从滤网外侧回滤筒,从而达到从滤网外部冲洗粘附在网筒内壁上杂质的目标,达到杂质及污水从排污口排出的目的。

    半自动反冲洗过滤器结构长度数据

    口径DN   DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500
    角通式 A进口到出口mm 256 315 375 500 625 750 875 1000 1150 1250
    B中心到出口mm 160 190 220 260 310 350 410 470 510 550
    L总长度mm 365 440 520 670 830 1000 1180 1350 1500 1680
    直通式 A进口到出口mm 350 438 525 700 875 1050 1200 1400 1550 1700
    L进口到排污口mm 260 326 390 520 650 780 885 1040 1145 1250
    排污口 32 40 50 65 80 100 125 150 150 150

    过滤精度网孔对应数据

    网孔尺寸mm 4.75 4 3.35 2.8 2.36 2 1.7 1.4 1.18 1 0.85 0.71 0.6
    标准目数 4目 5目 6目 7目 8目 10目 12目 14目 16目 18目 20目 25目 30目

           【普惠过滤器】名牌、精品,免费提供设计,安装方案。期待您的来电:0317-8294124。普惠GL41HY型过滤器厂家Y型球墨铸铁过滤器Y型过滤器扩散过滤器蓝式过滤器电动式自动排污过滤器,角通式过滤器等过滤器产品。可以保证三天内到货的一级省份:北京、天津、河北省、山东、河南、江苏、辽宁、内蒙古自治区、山西、安徽、甘肃、广东、黑龙江、吉林、宁夏、陕西、上海、四川、湖北、湖南、江西、浙江。
           可以保证5天到货的省份:新疆、云南、贵州、福建、广西、海南、青海...... 其它未列出的省份地区,最迟到货时间7天!  产品标准包装,方便安全运输!方便装卸周转的理性包装,保障产品完好,有力的包装!

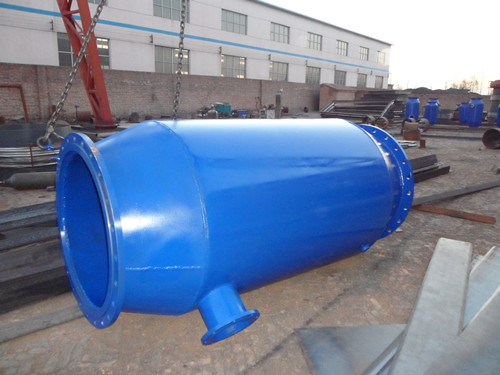

    大口径半自动反冲洗过滤器
