  • 电动式自动排污过滤器电动式自动排污过滤器直角式

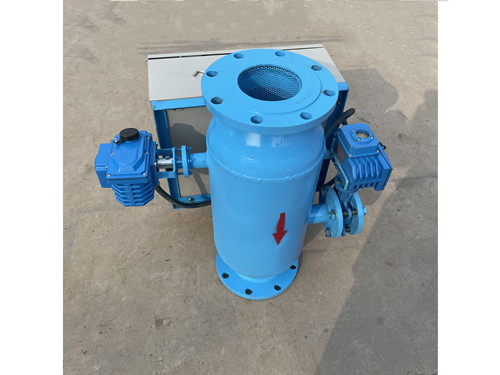

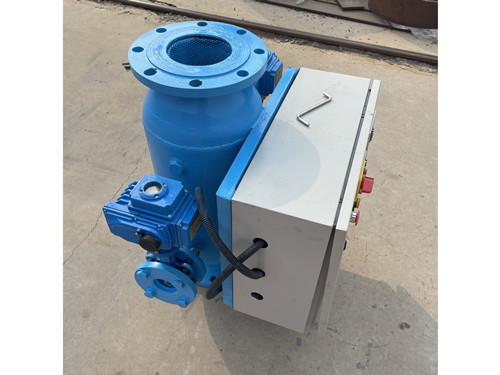

    电动式自动排污过滤器

    一.电动式自动排污过滤器介绍

         电动式自动排污过滤器也称为电动自动反冲排污过滤器,具备反冲洗功能。
         电动式自动排污过滤器由壳体、不锈钢过滤网筒、杂质收集段、电动杂质排污口、电动水流导向阀、电动执行机构和电控箱组成。过滤器具有定时设置功能,可根据介质的质量和管网系统的需要设置反冲洗过滤时间,依靠电动执行机构,从而实现定时全自动反冲洗过滤,排污、清洗。且其清污,排污是在线过滤过程中同时完成的,不必停止水流运行。实现了全自动化,自动过滤,排污和自动反冲洗。最大特点实现了无人值守。

    电动反冲排污过滤器产品参数

         1.供应口径范围DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600。是指电动过滤器进出口的内径。
         2.压力等级:1.0MPa、1.6MPa、2.5MPa。
         3.主要组成:过滤器本体、电动装置、控制箱。
         4.过滤器本身材质:碳钢、不锈钢。


    二.电动式自动排污过滤器控制形式分为两个种

        A按照设定的压差值,自动排污;B按照设定间隔时间,定点排污。无论选用哪种形式都保留了现场手动操作控制。
          B.按照设定间隔时间,据现场工况,自由设定间隔时间,定时排污,是一个非常值的推荐自动排污形式。可根据介质的清洁度和管网系统的需要,设置反冲洗过滤时间,依靠电动执行机构,从而实现定时在线不停机全自动反冲洗过滤、排污、清洗。

          A.按照设定的压差值,电动式排污过滤器在正常过滤状态时,电动减速机不启动,排污阀关闭。水从进口进入滤水器筒体内,产生压力差,随着过滤的继续进行,杂质在滤网上的附着,压力差会升高,当压力差达到预设值时,过滤器进入自清洗状态,电动减速机启动按设定转速带动滤网芯,电动排污启动,此时杂质将会与一定量的水经排污口排出管路系统,完成自动旋转,自动清洗,自动排污过程后,电动减速机停运行,电动排污阀门关闭,过滤系统正常运行过滤工作,等待进入下一自清洗循环。

    三.电动式自动排污过滤器工作原理:

        电动式自动排污过滤器是在机械自动排污过滤器的基础上研发出来的。所以它的工作原理,与自动排污过滤器的过滤,排污,工作原理是相同的。不同的是,也是最主要的不同,是多了一个外部的控制,执行机构。依靠这个外部的控制执行机构来实现电动全自动排污。
         电动式自动排污过滤器继承传统自动排污过滤器的优点,借助现在科技力量进一步满足不同客户的使用要求,研发成功的电动式自动排污过滤器。已经投放市场5年,我们成熟的产品已经得到的客户认可与欢迎。

    四。电动式自动排污过滤器工作原理

    口径DN   DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500
    角通式 A进口到出口mm 200 280 310 350 440 520 630 720 840 950
    B中心到排污口mm 290 400 450 525 660 800 950 1090 1230 1380
    L总长度mm 370 530 580 670 820 1000 1180 1350 1500 1680
    直通式 A进口到出口mm 350 438 525 700 875 1050 1200 1400 1550 1700
    L进口到排污口mm 260 326 390 520 650 780 885 1040 1145 1250
    排污口 32 40 50 65 80 100 125 150 150 150

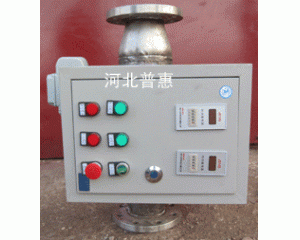

    不锈钢壳体电动式自动排污过滤器不锈钢壳体电动式自动排污过滤器图片

    电动过滤器过滤精度

    网孔尺寸mm 4.75 4 3.35 2.8 2.36 2 1.7 1.4 1.18 1 0.85 0.71 0.6
    标准目数 4目 5目 6目 7目 8目 10目 12目 14目 16目 18目 20目 25目 30目

        普惠过滤器产品还有:Y型过滤器半自动反冲洗过滤器扩散过滤器蓝式过滤器角通式过滤器
