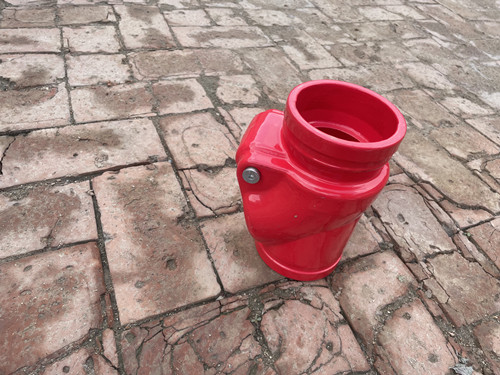

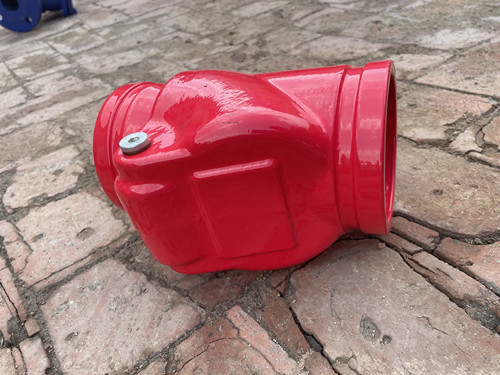

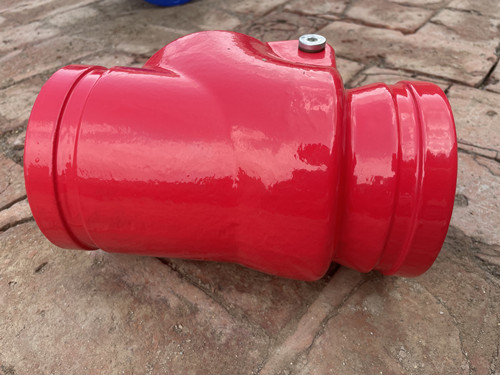

沟槽式旋启止回阀
一、沟槽式旋启止回阀功能特点
沟槽式旋启止回阀的功能是防止介质逆流，只允许介质单向流动，当介质顺流时阀门开启，逆流时阀门关闭，从而保护管道系统及设备。其特点：安装方便，采用沟槽连接方式，无需焊接无需法兰，能有效缩短安装时间；密封性好，旋启式结构可确保阀门在关闭时紧密贴合，减少泄漏；流体阻力小，介质通过时较为顺畅，能降低能量损耗。
二、沟槽式旋启止回阀产品参数：
| 公称通径（DN) | DN50-DN200 |
| 压力等级 | PN16/PClass150 |
| 标准体系 | 同时关注不同标准体系的兼容性，避免因接口标准不统一导致安装问题。 |
| 温度范围： | 介质温度0℃~80℃ |
| 介质 | 清水 |
| 结构设计优化 | 阀瓣形式：单瓣式 |
| 材料工艺缺陷管控 | 铸件需无砂眼、缩孔 |
| 安装方向与空间要求 | 安装方式：水平管道、垂直管道向上流、倾斜管道 |
三、沟槽式旋启止回阀产品部件材质参数表：
| 部个名称 | 材质1 | 材质2 |
| 阀体 | QT450-10球墨铸铁 | CF8M不锈钢/双相钢2205 |
| 壳体外面的销轴 | B235镀锌 | 304不锈钢（316L海水） |
| 阀瓣 | 包胶EPDM（水基介质） | FKM（高温）/PTFE（强腐） |
| 销轴 | 45号钢 | 316L不锈钢+表面渗氮 |
四、沟槽旋启式止回阀接口标准化匹配
沟槽旋启式止回阀尺寸标准：需严格核查制造商采用的沟槽标准（如GB/T 5135.11《自动喷水灭火系统第11部分：沟槽式管接件》、ANSI/CAN/CSA C606《沟槽式管接头》或AWWA C606），不同标准的沟槽深度（如GB标准3.5mm vs AWWA标准2.8mm）、坡角（30°±2°）、宽度（12.7mm±0.2mm）存在差异。
五、沟槽旋启式止回阀阀体与阀瓣
1.沟槽旋启式止回阀基础性能参数
压力-温度等级：需覆盖工况峰值参数（如公称压力PN16对应1.6MPa，峰值压力1.8MPa；消防工况需符合GB 5135.11的1.5倍静压试验要求），特别注意低温环境下的材料韧性（如阀体QT450-10球墨铸铁需通过-10℃冲击试验，避免冻裂）。
2.沟槽式旋启止回阀流道与启闭特性设计

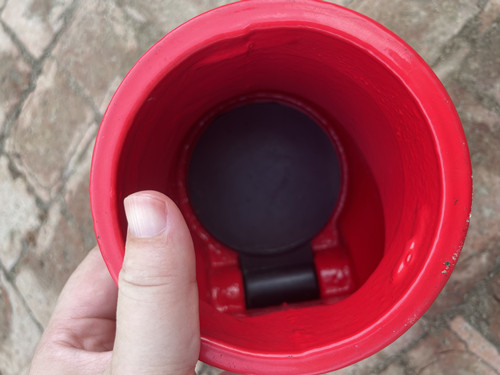

阀瓣结构优化：采用单瓣式，以实现全开流量，销轴位置偏置设计可减少启闭冲击力（冲击载荷降低30%以上）。
六、沟槽式旋启止回阀安装适配性与工程场景
1.沟槽式旋启止回阀安装条件兼容性
沟槽式旋启止回阀安装方向与空间：水平管道安装时阀瓣轴需保持水平，垂直管道需介质流向自下而上；需预留卡箍拆卸空间（单侧≥150mm），避免与管道支架干涉，建议配套使用厂家提供的专用安装工具（如扭矩扳手、对中夹具）。
2.沟槽式旋启止回阀出厂检验需包含：密封性能水压试验（1.5倍PN壳体试验，1.1倍PN密封试验，保压时间≥15分钟）。
七、沟槽式旋启止回阀商务条款谈判
1.交货期：常规产品是否≤30天，定制产品（如特殊材质、非标法兰）是否≤60天，需明确延迟交货违约金条款。
2.质保期：至少1年，需包含因材料/工艺缺陷导致的免费换，易损件除外；售后服务响应时间。
3.付款方式。
