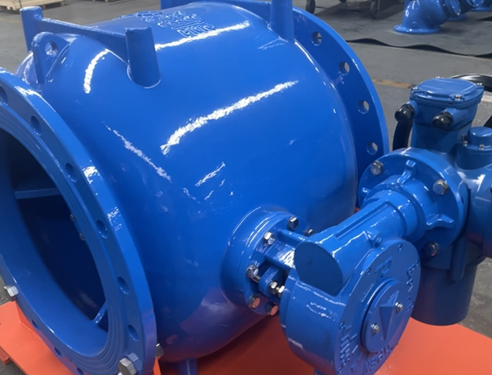

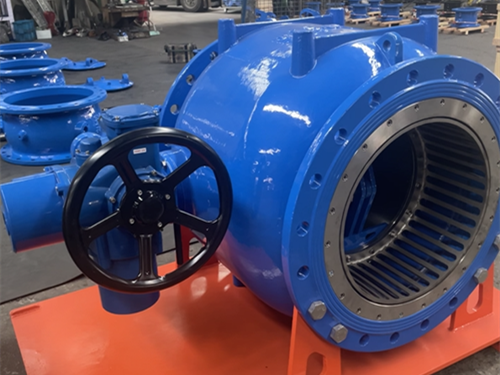

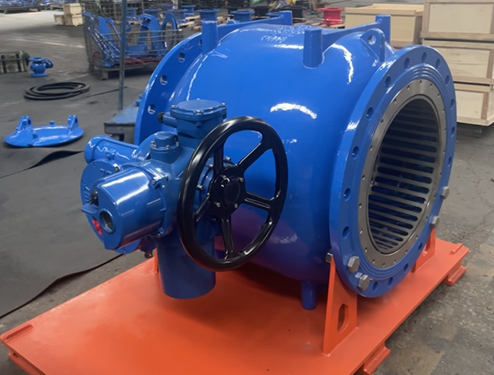

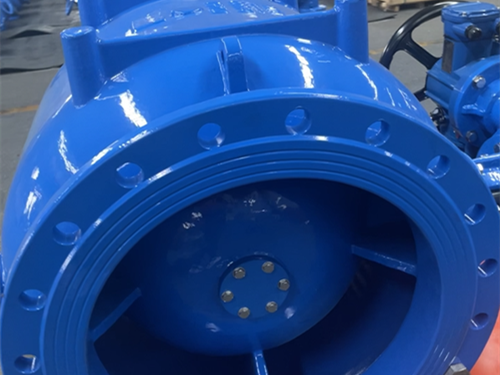

活塞式调流调压阀LHS341X

一、活塞式调流调压阀LHS341X产品介绍

公称压力：1.0MPa-1.6MPa。

介质温度： 0-150度。

适用介质： 水、油品、蒸汽、海水、污水。

规格口径： 65到200mm。

壳体材质： 球墨铸铁。

连接形式： 卡箍式连接

试验标准：GB/T13927，Ap1598。

1.活塞式调流调压阀LHS341X是一新的控制阀。它可以在没有任何操作限制的情况下调节或控制流量，并且采用独特的设计来消除液压能量，而不会出现控制阀常见的空化和振动问题。2.活塞式调流调压阀LHS341X之所以能够消除能量，是因为它们采用了多喷孔结构，水从每个喷孔喷出并相互碰撞。本设计将使所有喷淋水柱在阀门中心线上相互碰撞，此水柱的相互冲击会使速度能量完全消失。

3.为了使所有喷射水柱集中并相互碰撞，有在每个喷嘴前的每个点保持一致的压力或速度头。直流电动流量调节阀是由阀体壳体和内导管形成圆形通道，使介质在阀腔内流线型运动，使各点压力保持一致。4.活塞式调流调压阀LHS341X之所以可将震动减少,主要在于采用了先进的设计技术在喷嘴之前将速度水头损失降低,同时为避免气蚀现象造成机件损坏,特将此气蚀现象集中在套筒中心,并由水包围着,此时水中的气泡会很不稳定并且在水中破裂,但不会在阀壁上破裂,如此可消除噪音、震动,避免阀的损坏。

二、活塞式调流调压阀LHS341X控制特点

1.没有背压的需求、没有气蚀指数的限制、没有启动速度的限制,当有需要时可采用低水头损失型,可直接排放至大气中。

2.目前大部分的给水系统设施都将使用远程监控系统(PLC)。此套系统可由遥远的地方以时间模组进行监控、协调并操作送配水管路系统。

3.要使远程监控系统发挥理想功能很重要的因素就是在于压力调节和流量控制阀的操作。对于这些遥控的控制阀而言,重要的是使其能在任何状况下均能稳固操作,且任何操作方式都不会造成阀体和系统的损害。

4.尤其当有高压差产生时,标准的旋转型或球型控制阀有一定程度的操作限制。电动调流阀由于其稳定的水力操作原理可克服这些限制。它可在任何可能的操作参数、大的水流状态下,没有任何的震动,甚至在出口有负压的情况下,也能操作。

5.活塞式调流调压阀LHS341X是新型的控制阀,它可单独地操作或成为大型远程监控系统的一部分,为使送配管路系统没有问题,电动调流阀是好的选择。

三、活塞式调流调压阀LHS341X其他特点

1、旋转式驱动方式,可减少束缚。

2、主阀体采用整体铸造，形成光滑的流线型流道。

3、不锈钢套筒,内部有旋转臂和旋转轴。

4、经过设计和测试,可在负压的情况下操作,甚至在主阀全开的情况下,亦可有令人满意的操作。

5、可提供短系列与其它控制阀门相近的尺寸。

四、活塞式调流调压阀LHS341X主要性能
