  • DF41-10倒流防止器

  • > 业务模块 > 控制阀系列 >
  •  摘要:倒流防止器图例、价格,厂家普惠阀门提供。倒流防止器高清实物图看、多角度图例,DF41-10倒流防止器价格成本、价格行情揭示!规格型号倒流防止器,现货!DF41-10倒流防止器是一种严格限定管道中水只能单向流动的水力控制组合装置,DF41-10倒流防止器功能是在任何工况下防止管道中的介质倒流,03178294124电话{普惠牌}!以达到避免倒流污染的目的。

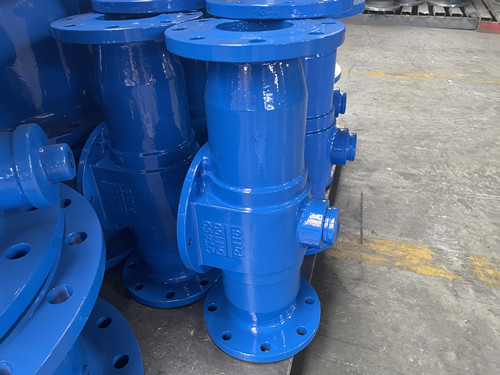

    倒流防止器

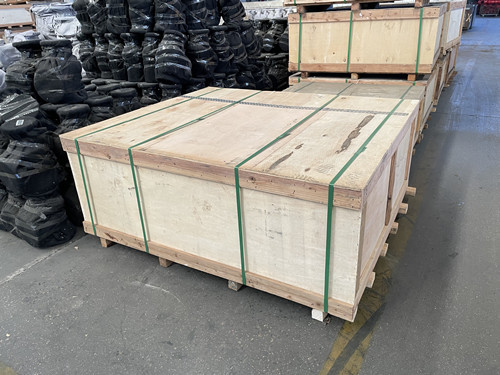

    倒流防止器木箱发货

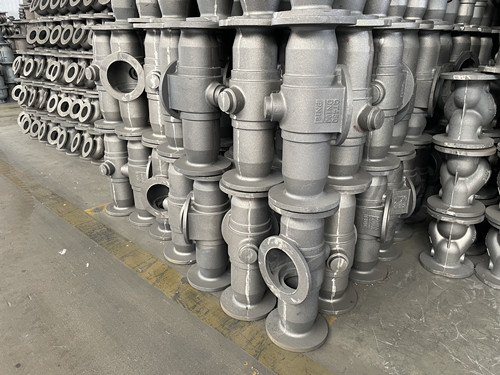

    倒流防止器毛坯

    DF41倒流防止器主要参数

     公称压力:1.0MPa-1.6MPa;

     规格口径:DN40到DN350;

     介质温度:0到80度;

     适用介质:水、中水;

     连接形式:法兰;

     壳体材质:铸铁;

     法兰标准:GB/T17241.6 GB/T9113;

     试验标准:GB/T13927,Ap1598。

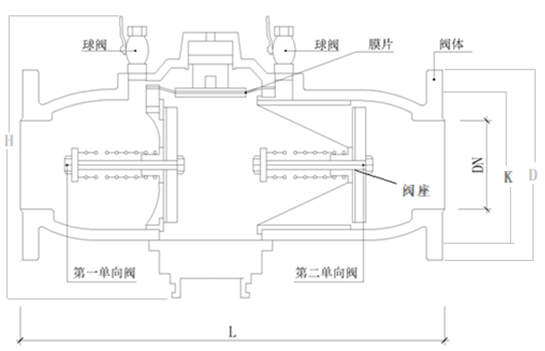

    倒流防止器结构图片

    DF41-10倒流防止器结构尺寸
    规格尺寸253240506580100125150200250300350400
    老型长度  mm 330 330 330 345 365 535 540 600 630 615 630 630 800
    新型长度  mm      495475535565

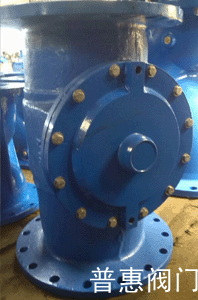

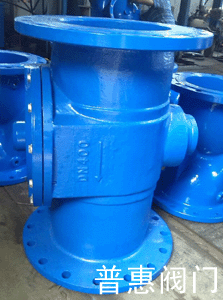

    一.DF41-10倒流防止器图例展示,下面图片是实拍图片。我们的DF41-10倒流防止器主身采用一体设计,以DN40口径为界线,小于DN40口径的为右侧黄铜主材质,大于DN40为左侧蓝色这个铸铁主体。

    倒流防止器

    二、DF41-10倒流防止器价格

    DF41-10倒流防止器价格确定由以下几个主要方面:
    1.市场行情,市场主原料的行情,行业发展行情。2015年开年像河北省地区铸造行业,响应apec蓝行动,铸造毛坯受到影响。近4月份,铸铁毛坯价格上涨,导致成本增加,销售价格同时受到波及。
    2.小方向的影响价格的因素有:
    口径的确定;压力等级的确定;主材质的确定;运输方式的确定等这些因素都是影响价格。
    具体的价格通常DN100以下的口径也,就是于口径小于100mm,价格控制在1000元以下。细节确定后可以致电【普惠阀门】咨询价格行情,或在线咨询、留言,我们时间为您提供的价格、的质量的倒流防止器产品。

    三、普惠牌DF41-10倒流防止器介绍

     产品概述:倒流防止器是一种严格限定管道中水只能单向流动的水力控制组合装置,它的功能是在任何工况下防止管道中的介质倒流,以达到避免倒流污染的目的。

     【倒流防止器工作原理】是利用介质流过进水止回阀时因机械阻力和过流水头损失而减压,使压力高于泄水阀腔的压力,而泄水阀膜片上部的压力为压力,膜片上部压力大于泄水阀腔和弹簧阻力,泄水阀维持关闭,介质正常流动,当压力与泄水阀腔的压力差小于0.02Mpa时,介质处于倒流的临界状态,这时泄水阀膜片上部压力小于泄水阀腔和弹簧的压力,泄水阀自动开启,将倒流介质排出管外,同时大量空气进入阀腔,形成空气隔断,介质倒流,大于0.02Mpa时泄水阀自动关闭。阀后管网水压升过阀前进水端水压时,如单向止回阀密封完好,水体不会倒流,此时泄水阀关闭不泄水,当单向止回阀密封失灵产生渗漏时,泄水阀开启排水泄压。


    四、DF41-10倒流防止器安装

     安装位置
    1、由市政管网接入用户的引水管在水表后面与阀门之间的管道上。
    2、消泵接合器上引入管或消防出水管上。
    3、供水系统中有化学品注入的给水管上。
    4、加热器的冷水进水管上,等可能产生倒流的供水管道上。
    安装说明
    1、安装前,清洗所有管道。
    2、倒流防止器按阀体箭头方向水平安装,安装位置应方便高度和维修。
    3、倒流防止器两端应安装维修闸阀,前安装过滤器,而且应有一端装有可挠性接头。
    4、泄水阀的排水口距离地面不应小于300mm,泄水阀下面应留有排水地沟。
    5、安装完毕后,初次启动使用,应关闭出口闸阀,慢慢打开闸阀,让介质缓慢充满倒流防止
    器,打开各个测试球阀排除阀门空气,待阀腔充满水后,慢慢打开闸阀,让水充满管路。
    6、介质压力变化时,泄水阀出现少量漏水属正常现象。

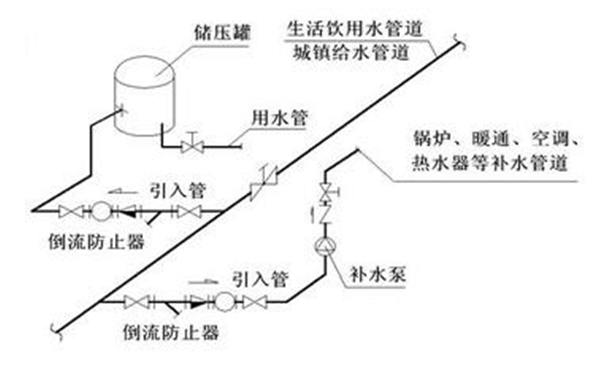

    【举例DF41-10倒流防止器安装在生活饮用水城镇给水管道安装图例】

    DF41防止器安装图例
    倒流防止器功能相以产品:缓闭消声止回阀HS41X防污隔断阀,请参照对比购买,适合的!普惠免费提供倒流防止器安装方案,厂家普惠免费提供安装方案,厂家。

     DN400口径倒流防止器成品现货 DF倒流防止器DN400口径
