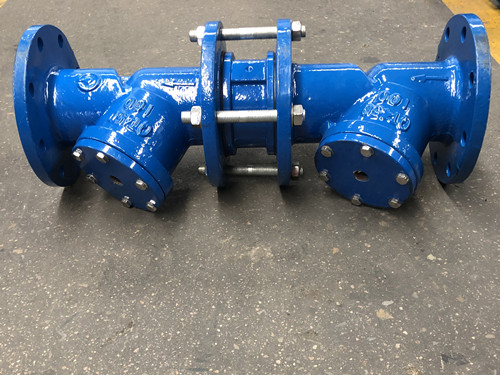

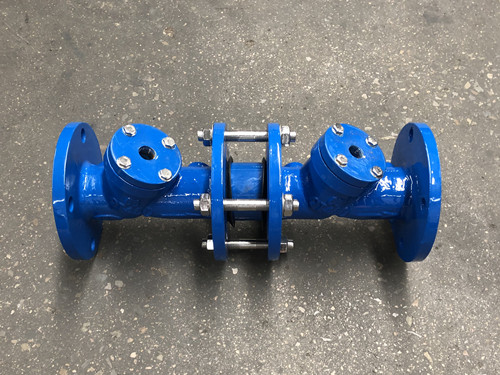

HS41X防污隔断阀

HS41X防污隔断阀普惠牌介绍

产品简介:
   HS41X防污隔断阀安装在管路系统中用于严格阻止介质倒流,防污隔断阀原理由两个串联的止回阀和过渡部分组成,防污隔断阀价格DN40最小口径230元{普惠牌}!了解防污隔断阀尺寸,拨打电话03178294124或直接页面查询.

   HS41X防污隔断阀是一种安装在各类管路系统中用于严格阻止介质倒流,保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成,密封严密,确保介质无一点回流,安全可靠,使用寿命长。

HS41X防污隔断阀价格

   1.防污隔断阀价格DN*:DN口径规格的确定,对价格很重要,有了准确的口径规格才能提供对应的价格,口径范围、品种较大,因口径差异价格相差很大,小至几倍,大至上百倍,口径对价格影响很大。
   2.防污隔断阀价格*MPa:压力等级也是影响价格的一个重要因素,压力等级的确定,防污隔断阀决定的材质用料的选择,影响价格。通常1.0MPa与1.6MPa的价格是一样的,2.5MPa价格高于1.6MPa价格。


3.HS41X防污隔断阀主要技术参数

    公称压力:1.0~2.5MPa;
   公称通径:50~600mm;
   适用介质:水;
   适用温度:0~80℃;
   法兰标准:GB/T 17241.6 GB/T 9113;
   试验标准:GB/T 13927 API598。
   HS41X防污隔断阀主要零件材料名称、材质:
   1.阀体:铸铁,球墨铸铁。
   2.阀盖:铸铁,球墨铸铁。
   3.阀盘:球墨铸铁或黄铜。
   4.弹:不锈钢、碳钢。
   5.防污阀。

HS41X防污隔断阀尺寸:

HS41X防污隔断阀结构图

防污隔断阀尺寸

规格口径DN  50 65 80  100 125  150  200   250  300 350   400 450  500  600
L法兰到法兰间长度  425 450 525 560  600  735  880  1060  1250     1480
H高度,法兰中心到顶部高度  210 235  264  308  356  400  503  595   705 705  905  910  921 1210

   上面防污隔断阀尺寸表格:第一行,表示规格口径;第二行,L表示产品总长度,法兰到法兰之间的空间长度;第三行,H产品整体高度,这些数据都是以毫米为衡量标准。防污隔断阀尺寸是设计预留空间时,需要的最主要的数据,也是安装时需要的空间数据。如果现场需要其它数据的防污隔断阀可来电话定制生产。

防污隔断阀安装

防污隔断阀安装要求

   1.防污隔断阀必须水平安装,安装地点环境应清洁,有足够的维护空间。如果防污隔断阀配有空气阻隔器,其出口必须接到排水管网或下水道中。

   2.为测试及维修需要,排水器出口与空气阻隔器之间安装球阀,正常工作时,球阀处于开启状态。

   3.阀前应装控制阀门,T型过滤器不锈钢金属波纹软管软接头,阀后装控制阀门以便维修。

防污隔断阀安装位置

   1.自来水管网接入用户的接户管水表后面。

   2.生活用水管道上接出非生活饮用水和排污管,安装于接出管起端。

   3.生活饮用水水箱的进水管上(水箱底部进水时)。

   4.生活饮用水管道上串联加压泵时安装于泵吸水管上。

防污隔断阀安装典型

   防污隔断阀图例,下面展示的是防污隔断阀安装在旁通管路典型安装图。

HS41X防污隔断阀图例安装示意图  防污隔断阀DN600成品
功能相似产品:球型止回阀。 普惠专业生产免费提供安装方案。用心服务客户,电话:03178294124。
