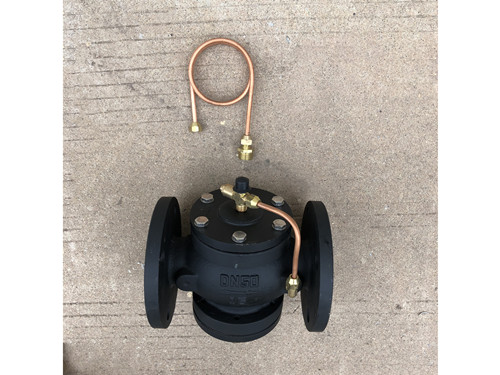

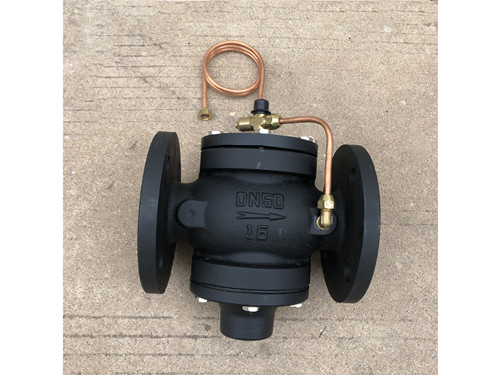

普惠牌ZYC型自力式压差控制阀

ZYC型自力式压差控制阀产品介绍：

 ZYC型（zyf17）系列自力式压差控制阀又称为自力式压差调节阀，自力式压差平衡阀是一种自动恒定压差的水力工况平衡用阀，应用于集中供热、空调等水系统中，有利于被控系统各用户和各末端装置的自主调节，尤其适用于分户计量供暖系统和变流量空调系统。自力式压差控制阀型号：ZYC47、zyf，自力式压差控制阀原理：通过隔膜分隔成两个独立室控制器，借助弹簧实现自动压差控制。{普惠牌}03178294124。应用于集中供热,空调等水系统中。

自力式压差控制阀的工作原理

自力式压差控制阀安装在回水管，用户入口处，阀门配置的铜管为导压管是需要与入口的供水管道连接上的。上面结构图中靠上部的上阀腔P1是供水压力，P2是阀内回水压力，P3是阀外回水压力。从结构图中能看到上面是导管接头，下面是上阀腔膜片，两个阀瓣中间是P2，靠下部是调节弹簧。
设阀内系统压差△Pi（△Pi=P1-P2）为阀门压差设定值时，阀门下膜室压力P1与P2加上弹簧被压缩变形产生的推力相平衡，从而确定了流体流过阀门的流通截面积A和流量系数。当流量改变时，上述力的平衡使阀门的流通截面积和流量系数发生变化，但△P1保持不变。

自力式压差控制阀的工作原理结构设计

自立式差压控制阀是双通道设计，可以调节流通流阻。自动压力控制阀通过隔膜分隔成两个独立的室控制器，一边的室和回水管道相连的。当使用安装在回水管上。通道是自立式差压控制阀阀门致动器，其行动的力量来自于供水压力P1和P2回水压力之间的压差。控制器是一个压差比较器，压差值是根据被控加热系统阻力选用，回水侧内的弹簧是用来平衡之间的压差供水和回水。当一些用户控加热系统调节室温，阻力增加或减少，会导致循环流动变化，直到双方的隔膜的压力平衡，导致内部自动调节控制系统。

自力式压差控制阀的规格口径选型

自立式差压控制阀尽量选择与管道相同大小的规格口径，如果需要的流量过低时可以考虑选择稍微小一点的口径。自立式差压控制阀导管连接到1/2管螺纹，引导管长度是1。5米左右，连接管道。这种阀门分为固定和可调差压和两种类型。公称压力:1。6 MPA，介质温度0 - 120℃。产品型号:ZYC系列或ZYF。

ZYC自力式压差控制阀参数常用

1.压力等级：1.0MPa，1.6MPa，2.5MPa；
2.规格口径：15mm-50mm螺纹丝扣连接，主身材质黄铜； 40-400mm法兰连接，主身材质铸铁。（这里写的规格口径直对应管道内径。）
3.介质：水；温度范围：0-120度。
4.主身材质：5mm-50mm螺纹丝扣连接主身黄铜； 40-400mm法兰连接的主身铸铁。

黄铜自立式差压控制阀螺纹丝扣连接

ZYC型自力式压差控制阀性能及特点是什么

自力式压差控制阀ZY47安装要点

　　1. 自力式压差控制阀分为供水式、回水式和旁通式三种。一般安装在回水管上，阀门上的导压管与供水管连通；也可选用送水管安装式，但不能互换。其中的旁通式自力式压差控制阀在额定压差范围内为关闭状态。

　　2. 自力式压差控制阀可水平安装，也可垂直安装。

　　3. 导压管连接头的尺寸一般为1/2″管螺纹，安装时应在供水管上设置变径管接头或焊接管接头。

　　4. 可调型自力式压差控制阀有一个调节压差的旋钮，调节旋钮可使压差设定值增大或减小。

　　5. 安装位置应按照产品说明书要求设置直管段。

　　6. 在安装自力式压差控控制阀前还因在此阀前加装 GL41HY型过滤器，以免堵塞。如果确认水质足够清洁可不安装过滤器。
