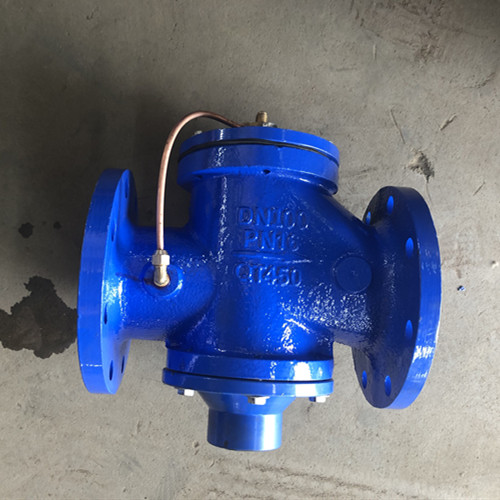

    普惠牌ZL47自力式流量平衡阀

    产品介绍:
         自力式流量平衡阀是一种自动平衡流量的暖通工况平衡阀。自力式流量平衡阀按需求设定流量,通过阀门开启度大小保持流量平衡。03178294124电话!ZL47自力式流量控制阀平衡阀厂家【普惠】型号全!ZL47-16自力式流量控制阀是一种自动恒定流量的水力工况平衡用阀。可按需求设定流量,并将通过阀门的流量保持恒定。应用于集中供热、中央空调等水系统中,使管网的流量调节一次完成,把调网工作变为简单的流量分配。免除了热源切换时的流量重新分配工作,可有效地解决管网的水力失调。

    自力式流量平衡阀采购时必须知道的参数:

         1.压力等级:1.0MPa、1.6MPa、2.5MPa;
         2.规格口径:15mm-50mm螺纹丝扣连接; 40-400mm法兰连接。(管道内径)
         3.介质:水;温度范围:0-120度。
         4.主身材质:5mm-50mm螺纹丝扣连接主身黄铜; 40-400mm法兰连接的主身铸铁。                        ZL47-16自力式流量控制阀

    ZL47-16系列自力式流量平衡阀结构特点

          是按被控管线需要设定流量,并可锁定设定状态。可自动消除管线的富余压力,能使分支管线间流量调节互不干扰,直接流量数字显示,公称压力为1.6Mpa,介质温度为0-120℃,阀体材质采用灰铸铁、碳素钢、锻压铜合金,内件材质采用铜合金、不锈钢。

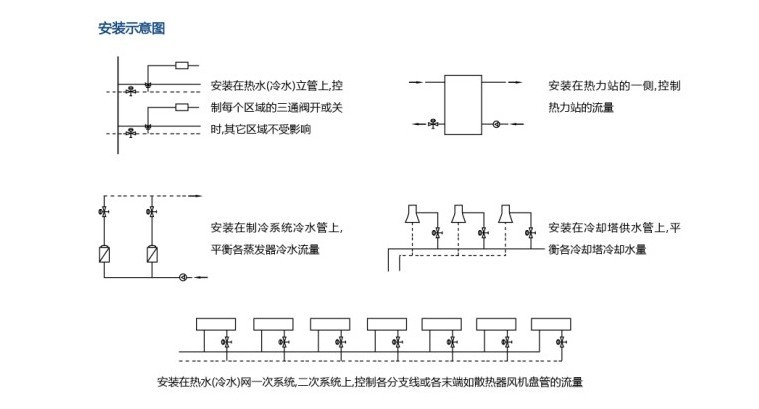

        自力式流量平衡阀安装说明:应按阀体箭头所示的水流方向安装,切勿装反,在管道上可垂直安装亦可水平安装。自力式流量平衡阀控制阀流量设定方法:用专用扳手,打开保护盖,旋转阀杆,使刻度线调整到设定流量的对应值。应另设关断阀门。

    ZL47自力式流量平衡阀尺寸参考

    公称直径(mm) 安装方式 阀长(mm) (mm) H2(mm) 恒定流量(m3/h) 重量(KG)
    Dn15 螺纹连接 100 60 50 0.2-1 0.6
    Dn20 110 60 50 0.3-1.5 0.6
    Dn25 115 60 50 0.5-2 0.7
    Dn32 法兰连接 130 70 70 1-4 4
    Dn40 210 90 100 1.5-6 11
    Dn50 225 100 105 2-8 12
    Dn65 1240 130 110 3-12 15
    Dn80 280 159 170 5-20 27
    Dn100 295 175 185 10-30 30
    Dn125 320 180 200 15-45 40
    Dn150 350 210 220 30-70 63
    Dn200 435 230 285 40-180 104
    Dn250 515 310 385 100-300 189
    Dn300 610 405 485 150-500 218
    Dn350 625 420 545 200-788 265

    普惠牌ZL47自力式流量平衡阀名牌,精品!免费提供ZL47自力式流量平衡阀安装方案,期待您的来电:0317-8294124。相关站内文章,可站内搜索:自力式流量平衡阀DN20黄铜安装说明。

    本站相关自力式流量平衡阀介绍:自力式流量平衡阀DN20黄铜安装说明最小的流量平衡阀是多大口径的
