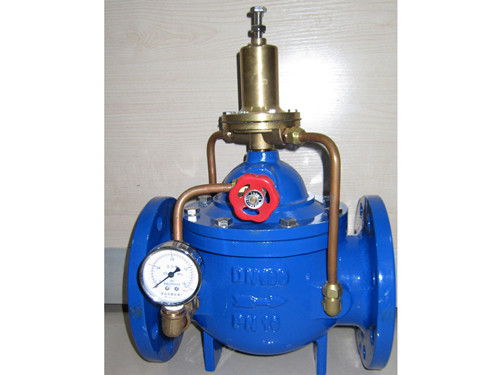

普惠牌持压泄压阀、超压泄压阀、泄压阀

持压泄压阀概述

CX416持压泄压阀俗称超压泄压阀或泄压阀、泄压阀持压阀主要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤装置。

 持压泄压阀功能：一个持压，一个泄压。
持压阀主要是主阀上游供水压力，适用于维护城市干管(灭火)供水太力，防止支管用户过度抽水。泄压阀主要安装于泄水旁路，可主阀上游于导阀设定值以下，防止管路高压或突然高压对管路及设备的损坏。

持压泄压阀参数

 公称压力：1.0MPa-1.6MPa-2.5MPa；

 规格口径：DN40到DN600；

 介质温度：0到80度；

 适用介质：水、中水；

 连接形式：法兰；

 壳体材质：铸铁；

 法兰标准：GB/T17241.6 GB/T9113；

 试验标准：GB/T13927，Ap1598。

 持压泄压阀订货说明：

 1.管道压力等级高于1.6MPa；2.泄压值高于1.0MPa；3.持压泄压阀上需要装配压力表。

持压泄压阀工作原理

利用导阀12感应主阀上游压力
一、持压泄压阀超压泄压阀调整为持压阀时：当主阀上游压力低于导阀12调定值时，导阀关小使得主阀膜片表面压力增大，主阀关小或关闭；当主阀上游压力上升时，导阀开度增大，使得主阀膜片上表面压力减小，主阀开度增大。
二、持压泄压阀调整为泄压阀时:当主阀上游压力低于导阀12调定值时，导阀关闭，上游压力通过针阀传递到膜片上方，使主阀维持关闭；当上游压力突然上升超过导阀设定值时，导阀开启，排放膜片上部的压力水，使主阀开启，大量泄水降压，直至导阀设定值以下，才缓慢关闭，不会产生二次水锤。
三、持压泄压阀导阀出厂设定压力值不适合现场要求，可做如下调整：先松开导阀手轮下的锁紧螺母，然后顺时针拧动导阀手轮为增加压力，反之为降低压力，调好后锁好锁紧螺母。

持压泄压阀如何调试与安装可操作步骤

1.主阀应水平安装，并与阀体表面水流箭头一致；
2.适用介质温度：0-80度；
3.导阀出厂压力值不适合现场要求，可做如下调整：先松开导阀手轮下的锁紧螺母，然后顺时针拧动导阀手轮为增加压力，反之为降低压力，调好后锁好锁紧螺母；
4.持压泄压阀通水前冲洗管路系统，并在【主阀体前安装过滤器】及压力表；
5.针阀手轮顺时针拧底后，逆时针旋转1/4圈到1/2圈。

6.压力表也可直接安到我厂持压泄压阀上，使用更。

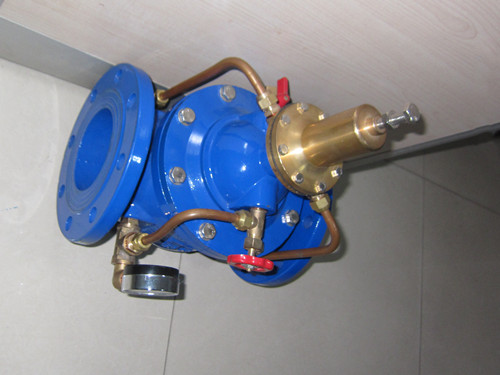

持压泄压阀,超压泄压阀,泄压阀安装图例

  典型安装图例一：

典型安装图例二：

持压泄压阀安装

持压泄压阀、泄压阀常用工况：维护城市干管设定压力(消压)。常见的安装阀组是：水表+GL41HY型过滤器+持压泄压阀+浮球式液压水位控制阀，下首就是水池；吸水底阀+水泵+缓闭消声止回阀+管路三通， 一个方向软密封闸阀，接消火栓喷淋系统；一个方向软密封闸阀+持压泄压阀，水池。

持压泄压阀到货时间：普惠生产持压泄压阀免费提供安装方案。用心服务客户。可以三天内到货的省份：北京、天津、河北省、山东、河南、江苏、辽宁、内蒙古自治区、山西、安徽、甘肃、广东、黑龙江、吉林、宁夏、陕西、上海、四川、湖北、湖南、江西、浙江。
持压泄压阀可以5天到货的省份：新疆、云南、贵州、福建、广西、海南、青海...... 其它未列出的省份地区,最迟到货时间7天！  产品标准包装，方便运输！方便装卸周转的理性包装，产品完好，有力的包装!

 持压泄压阀安装调试使用说明书。
