  • 摘要:普惠滑道滚球式止回阀厂家为您提供滑道滚球式止回阀参数,结构尺寸,价格行情,咨询电话03178294124.滑道滚球式止回阀简称球型止回阀,阀体采用全通道结构,具有流量大,阻力小点.

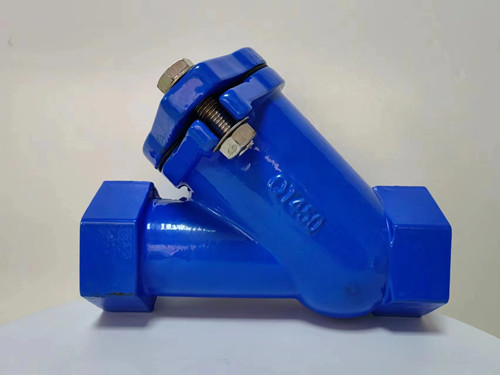

    螺纹滑道滚球式止回阀

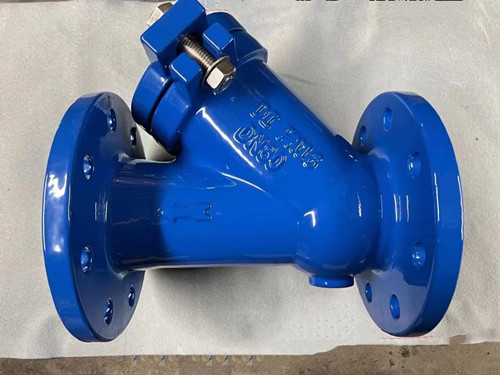

    快开式滑道滚球式止回阀

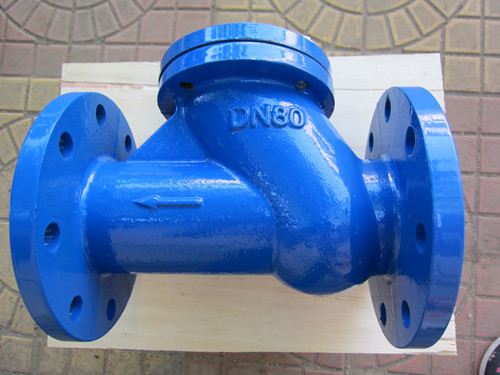

    滑道滚球式止回阀

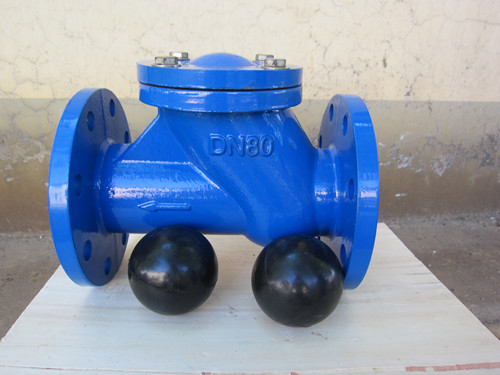

    滑道滚球式止回阀


    普惠牌滑道滚球式止回阀介绍

    滑道滚球式污水止回阀优势与用途

    球型止回阀:HQ11X-1.0、HQ41X-1.6球型止回阀滑道滚球式止回阀,阀体采用全通道结构,具有流量大、阻力小之优点。采用圆球做阀瓣,适用于高粘度、有悬浮物的工业及生活污水管网中。供应口径DN40到DN350,压力等级1.0MPa、1.6MPa。主体材质铸铁,阀瓣铸铁包胶。关闭后密封严密。

    滑道滚球式止回阀参数

     公称压力:1.0MPa-1.6MPa-2.5MPa;

     规格口径:DN40到DN350;

     介质温度:0到80度;

     适用介质:水、中水;

     连接形式:法兰;

     壳体材质:铸铁;

     法兰标准:GB/T17241.6 GB/T9113;

     试验标准:GB/T13927,Ap1598。

    球型止回阀,滑道滚球式止回阀结构尺寸

    球型污水止回阀结构

    球型污水止回阀型号
    DN
    规格
    mm
    L
    mm
    H
    mm
    重量
    kg
    工作压力联接形式适用温度适用介质使用范围
    HQ11X-1.05017515741.0Mpa内螺纹0-80℃冷水
    热水
    污水
    高粘度
    水处理
    污水处理
    化学工业的液体
    HQ41X-1.66525024513.81.6Mpa法兰
    8026626518
    10030628425
    12535834535.5
    15040640551
    20054653286
    250668597161
    300807706218
    350984903490

    滑道滚球型止回阀工作原理

    下面图片是对滑道滚球型止回阀准确、形象表达。右面是滑道滚球型止回阀开启状态,滑道滚球型止回阀阀瓣包胶球,靠进水的压力,沿滑道来到滚球室,为流水让行;左图闭合状态,阀瓣包胶球靠回去的力量和产品自重力,从滚球室出来,堵塞输送通道实现止回。
    球型污水止回阀工作原理

    滑道滚球式止回阀特点

    压力排水用球型污水止回阀也称为滑道滚球式止回阀,是因为一般在排水管路水质不太洁净,要选择密封性好,适合污水管路用的止回阀。所以选用时要考虑到这个问题,不要选用一般止回阀,一般止回阀只适合清水使用。各特色止回阀都有自己或适用场合。球型污水止回阀就是专适用高粘度、有悬浮物的工业及生活污水管网中,密封效果好,寿命长。铸铁圆球包胶做阀瓣污水。所以压力排水用止回阀要选用滑道滚球式止回阀。普惠生产滑道滚球式止回阀免费提供安装方案,用心服务客户。

    滑道滚球式止回阀安装:

    1.法兰式连接;2.安装时注意阀门上标明的流水方向与管道流水方向一致;3.确认压力等级。
