轴向型内压式波纹补偿器产品介绍与图片展示

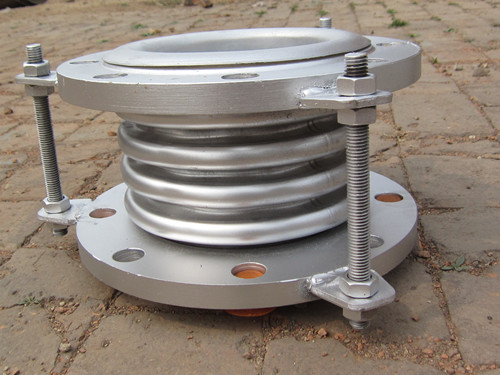

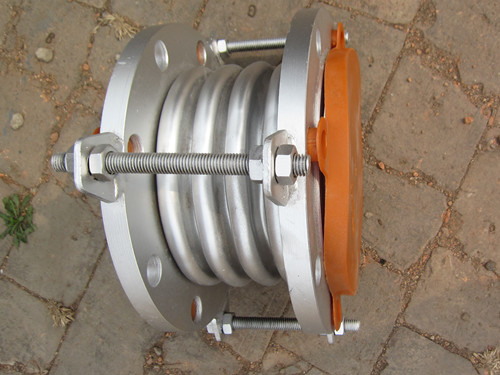

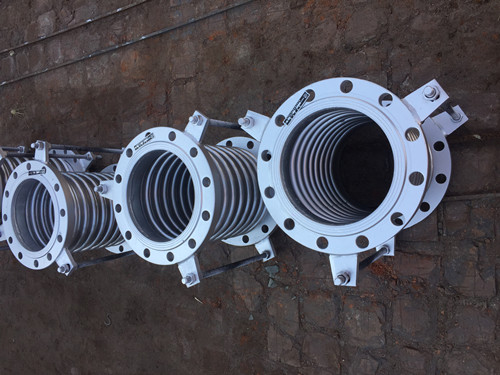

轴向型内压式波纹补偿器图片说明： 图片中两个是不锈钢轴向型内压式波纹补偿器。左一与右一，外观上不同，左一上没拉杆，右一上有拉杆。轴向型内压式波纹补偿器的拉杆是干什么用的？有用吗？为什么一个有，一个没有。拉杆有用!拉杆是为了在运输和安装时避免因受外力作用下，硬拉挤造成变形.在直正未来安装后投入使用时，功能丧失或达到理想的补偿量要要求，这就是拉杆的作用.。装完成的，投放使用后，拉杆是需要拆卸下来的。图为大家展示了拆卸后的样子与没有拆卸下拉杆的样子。

普惠牌轴向型内压式波纹补偿器产品介绍：

  1. 轴向型内压式波纹补偿器用途，主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。

2.规格型号:生产供应DN32-DN8000;3.压力级别0.1Mpa-2.5Mpa 。

4.连接方式：法兰连接和接管连接。

5. 产品轴向补偿量范围：18mm-400mm。

6.补偿量大!普惠到货时间，到货快!一对一服务，服务好!配有经验丰富的技术人员，提供方案提供 。
 一、型号示例:

  举例：0.6TNY500TF
表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。


二、轴向型内压式波纹补偿器使用说明：
内压式波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。
三、内压式波纹补偿器对支座作用力的计算：
内压推力：F=100·P·A　　　　 轴向弹力：Fx=Kx·（f·X）
横向弹力：Fy=Ky·Y 　　　　　　　弯 矩：My=Fy·L
弯 矩：Mθ=Kθ·θ 　　　　　合成弯矩：M=My+Mθ
式中：Kx：轴向刚度N/mm X：轴向实际位移量mm
Ky：横向刚度N/mm Y：横向实际位移量mm
Kθ：角向刚度N·m/度　　　　　　　　　　θ ：角向实际位移量度
P：工作压力MPa A：波纹管面积cm2(查样本)
L：补偿器中点至支座的距离m .

四、轴向型内压式波纹补偿器应用举例：

 　　某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度300°C，环境温度-10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。

  解：（1）根据管道轴向位移X=32mm。
Y=2.8mm。
θ=1.8度。
由样本查得0.6TNY500×6F的轴向位移量X0=84mm，
横向位移量：Y0=14.4mm。角位移量：θ0=±8度。
轴向刚度：Kx=282N/mm。横向刚度：Ky=1528N/mm 。
角向刚度：Kθ=197N·m/度。用下面关系式来判断此补偿器是否满足题示要求：

  将上述参数代入上式：

  （2）对补偿器进行预变形量△X为：

因△X为正，所以出厂前要进行“预拉伸”13mm。
（3）支座A受力的计算：
内压推力：F=100·P·A=100×0.6×2445=14600(N)
轴向弹力：Fx=Kx·(f·X)=282×(1/2×32)=4512(N)
横向弹力：Fy=Ky·Y=1528×2.8=4278.4(N)
弯 矩：My=Fy·L=4278.4×4=17113.6(N·m)
Mθ=Kθ·θ =197×1.8=354.6(N·m)
合成弯矩：M=My+Mθ=17113.6+354.6=17468.2(N·m) 。

普惠生产轴向型内压式波纹补偿器厂家免费提供安装方案。用心服务客户！服务电话:0317-8294124！
