低阻力倒流防止器LHS743XDN65DN50长宽高尺寸数据

低阻力倒流防止器LHS743XDN65DN50长宽高尺寸数据

安装低阻力倒流防止器LHS743XDN65DN50需要知道具体的低阻力倒流防止器尺寸多长多高多宽。看图纸都不放心，测量实物的照片才放心。

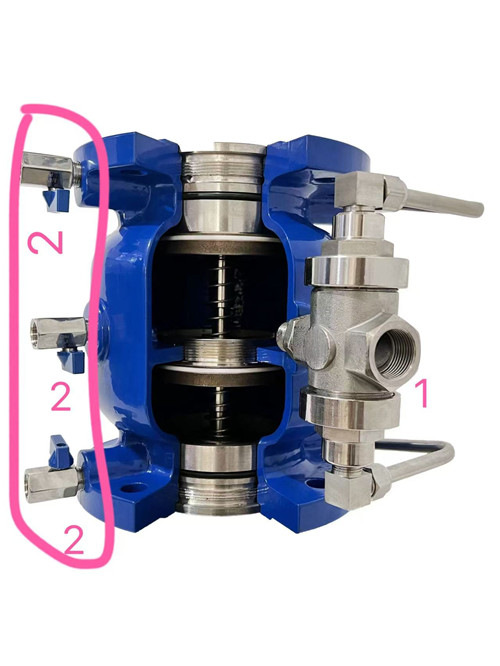

为了方便你理解测量的尺寸是哪到哪，先个一个整个产品解剖图，我在上面标上部件序号，这样直观理解数据是哪到哪的。并把这个部件的功能作用到简单的介绍。

低阻力倒流防止器LHS743X各部件功能：

右侧一个是那个排空阀腔中间排空空气，能实现低阻力。左侧那三个球阀，算是检修。能知道哪一道止回不止回。如果那个打开哪个球阀，那个长流水就能知道哪一个球阀不止回。

正中间那个一号，那个一停泵水泄出来，正中间就是成空的了，形成那个空气隔断。

用户要求测量这些数据的目的，我觉的是现场空间小，担心这个低阻力倒流防止器LHS743X安装时地方小放不开。这样想是对的，看看实物到底是多大尺寸，这样放心，好调对空间。如果空间允许就装这个型号的低阻力倒流防止器LHS743X，如果空间受限可以安装其他款的倒流防止器功能差不多一样的。

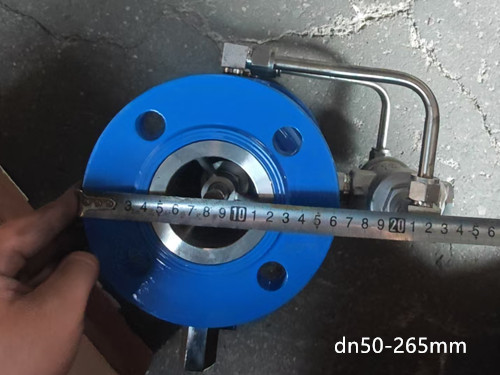

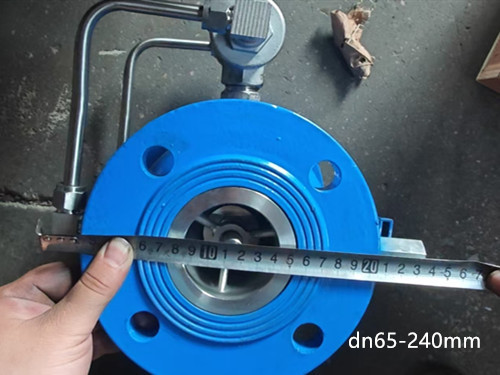

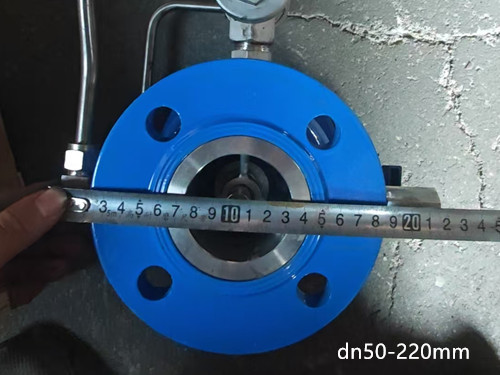

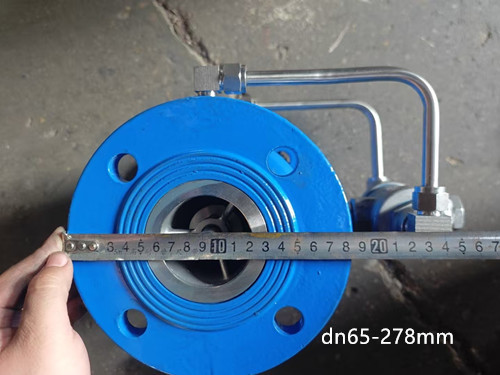

我们测量三个尺寸：1.产品结构长度；2.产品两个面宽度。
