止回阀DN80PN16GGG50阀门更换尺寸测量讲解哪些关键
时间:2025-08-25 作者:普惠机电 点击:次
止回阀DN80PN16GGG50阀门更换尺寸测量讲解哪些关键尺寸 生活里难免缝缝补补，管道上各种阀门用的时间长，难免要更换。以止回阀DN80PN16GGG50为例子说明更换阀门时需要测量哪些关键尺寸
止回阀DN80PN16GGG50阀门换尺寸测量讲解哪些关键尺寸
生活里难免缝缝补补，管道上各种阀门用的时间长，难免要换。以止回阀DN80PN16GGG50为例子说明换阀门时需要测量哪些关键尺寸。我们在换止回阀时，一般的流程是：
拍照留存→测量关键尺寸→核对压力与材质→带着旧阀和照片去采购。具体动作如下：

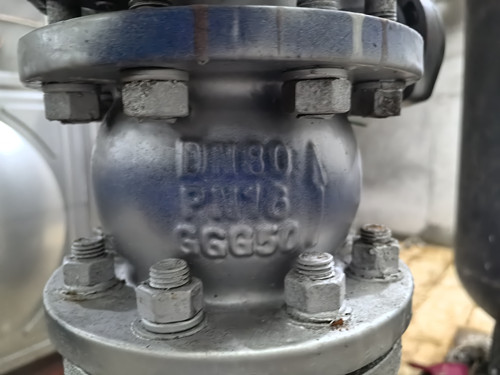

对止回阀DN80PN16GGG50拍照。把拍的照片发给商家看，好得到商家指导，商家会告诉您怎么测量，测量角度是否正确；止回阀换的重要信息是哪些点。
一、止回阀阀门测量项、工具
| 测量项 | 描述 | 工具 | 备注 |
| 1. 公称通径 (DN) | 管道口径，核心参数 | 卡尺/卷尺 | 看旧阀看标识 |
| 2. 连接方式 | 螺纹/法兰/对夹/焊接 | 肉眼观察 | 拍照留存 |
| 3. 螺纹类型 | 内螺纹/外螺纹，牙型 | 卡尺/牙规 | 拆下旧阀对比准确 |

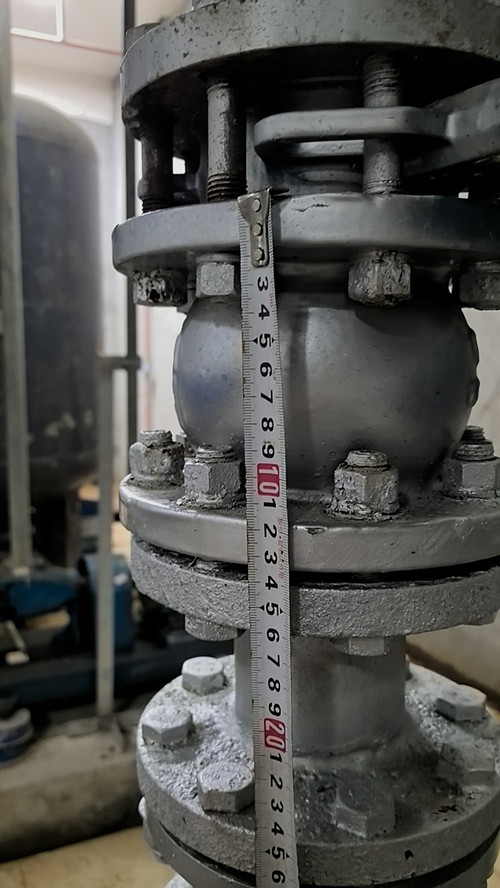

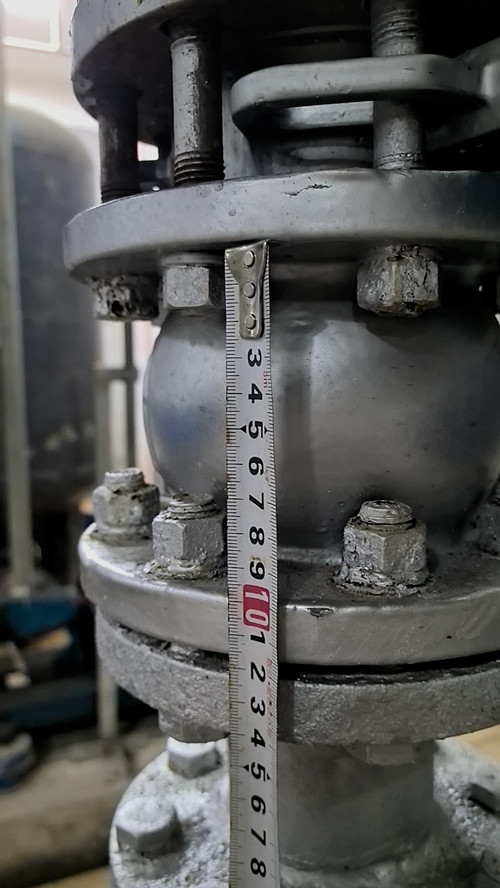

| 6. 安装空间 | 两接口间的大距离 | 卷尺 | 决定新阀门大长度。这个阀门上下连接是什么，能不能动。 |
二、核对止回阀压力与材质
通过止回阀壳体上字样信息可以确定压力等级，也可以通过法兰孔距+螺栓孔数、大小确定。
| 测量项 | 描述 | 工具 | 备注 |
| 压力等级 | 管道或旧阀上的标识 | 肉眼观察 | 如PN16, Class150 |
| A法兰孔距 | 螺栓孔中心的距离 | 卡尺/卷尺 | 非常关键，拍照并画图 |
| B螺栓孔数/大小 | 4孔/8孔，孔径多大 | 卡尺 | 非常关键 |
三、止回阀阀门介质和温度
过什么液体？温度多少？-决定阀材质（铸铁/不锈钢/塑料等）
有了以上这些数据止回阀换就可以了，您是不是感觉很啰嗦呢？静下心来，其实没有什么动作一气呵成，没什么。
