扩散过滤器主要部件说明实物参照泊头阀门普惠牌扩散过滤器图片实物介绍扩散过滤器有哪些主要部件组成？各部件功能工、功用。参照上面这个扩散过滤器图片实物，为大家解说：

扩散过滤器主要部件说明实物参照泊头阀门

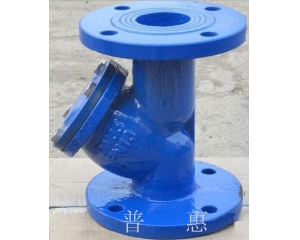

普惠牌扩散过滤器图片实物介绍

扩散过滤器有哪些主要部件组成？各部件功能工、功用。参照上面这个扩散过滤器图片实物，为大家解说：

正下方这个法兰部分是扩散过滤器的，需要过滤器的液体介质来到这个，经过内置滤网进行过滤后，来到左侧的出口处，就是左侧法兰部分。扩散过滤器是外滤是过滤器，液体里的杂物不是截流到滤筒内，而是阻挡在滤筒外侧与中间管体的夹层里。被过滤的液体来到滤筒经出口扩散装置后，打开漩涡从出口流出。

在过滤器壳体上已经表明的液体流动方向和产品标识铭牌，详细记录规格口径、压力等级、出厂日期，生产厂家，产品型号。

正上方那个小小的"尖"是排污排气口，设置为可拆卸方式，可多次反复使用。

右侧头这两片大法兰，最外侧的是法兰盲板，内侧法兰与外侧法兰盲板固定，通过螺丝连接固定，方便大排污、大清理时拆卸方面。

扩散过滤器规格口径，DN40，口径DN800。通常、出口是同样的口径，也有场合使用与出口不同径，也是很常见的情况。订货时，以实际需要为参考。

压力等级：1.0MPa和1.6MPa和2.5MPa。

材质用料：材质用料可选。壳体材质有碳钢、不锈钢；法兰有碳钢、不锈钢；滤芯不锈钢。
