立式直通除污器选购指南选购参考

时间:2013-08-08 作者:普惠机电 点击:
立式直通除污器选购指南选购参考 一.确定立式直通除污器用途,使用场合,集中供热系统中热网或给冷水管路中.常见的安装:换热站,锅炉设备配套,空调管路.用途:水管路除污,除=过滤

立式直通除污器选购指南选购参考
一.确定立式直通除污器用途,使用场合,集中供热系统中热网或给冷水管路中.常见的安装:换热站,锅炉设备配套,空调管路.用途:水管路除污,除=过滤,管路水介质里杂质和污垢,保持系统内水质的洁净,减少阻力,保护设备和防止管道堵塞和设备使用.


二.立式直通除污器选购时要确定的因素,节点:
1.口径确定:对应相应管路选择同口径.
如考虑大流量问题,可以选购时要求生产厂家,在不改变进出口口径的前提下,对流量数据提出要求.厂家可以量身定做根据流量要求,产品内部结构尺寸重新设计,生产.
2.过滤精度:
根据现场工况要求选择适当的精度.本产品为粗过滤产品.常用过滤精度是5目-40目,就是说是4mm-0.4mm.其中10目表示2mm,18目表示1mm,35目表示0.5mm.
3.压力标准:一般压力有6kg,10kg,16kg,25kg.常用的压力标准是1.0MPa,1.6MPa.
确定压力目的有2个:一个是立式直通除污器产品承受压力能力;一个是联接法兰标准.
4.材质要求:壳体碳钢Q235,滤网304不锈钢,法兰煅钢.
5.介质温度:常温0-80度,高温80-95度.

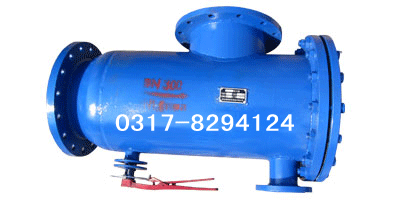

三.产品结构立式直通除污器:
四.产品工作过程,细节:立式直通除污器有着同类产品的优越性.
1.立式直通除污器工作时,蝶阀阀板处于全开状态,介质由进入滤网内侧,经网眼过滤后进入滤网外侧,由出口离开除污器进入管路系统,
2.除污器排污时,蝶阀阀板处于关闭状态.排污管外阀门打开,由于除污器内介质与排污管外产生压差,介质流向改变,由滤网外侧流入内侧,起反冲作用,将杂质和污物排出.排污过程中,大部分介质仍由出口进入管路系统,系统不停机.
五.安装尺寸数据,空间预留

规格(Dn)100
125
150
200
250
300
350
400
450
500
600
立式直通除污器
A 256
315
375
500
625
750
875
1000
1150
1250
1500
B 160
190
220
260
310
350
410
470
510
550
650
L 365
440
520
670
830
1000
1180
1350
1500
1680
2000
排污口DN 32
40
50
65
80
100
125
150
150
150
200
注:所有法兰尺寸按GB4216-84标准制造
