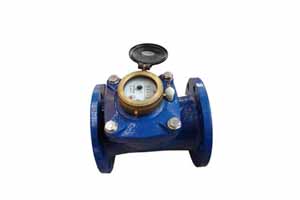

    • 水平螺翼可拆卸湿式冷水表LXLS－（50～200）E
    用途：用于测量流经自来水管道水的体积总量。
    工作条件：水压：不超过1.0MPa(10bar)或1.6MPa(16bar)水温：0.1℃～50℃。
    特点：本水表为可拆湿式水表，具有以下优点：传动阻力小，流通能力大，计量，使用寿命长，
    零部件通用性好，维修方便，读数保持清晰。可测试水质较硬或含垢及悬浮颗粒的水质。该系列水表皆可附加远传输出装置。


    外形尺寸
    公称口径 mm L mm D1 mm D2 mm H mm h mm 重量 Kg
    50 200 125 165 250 77 11.5
    65 200 145 185 260 87 12.5
    80 225 160 200 270 95 14.5
    100 250 180 220 278 105 18.5
    125 250 210 250 288 115 22.8
    150 300 240 285 308 135 29.6
    200 350 295 340 340 160 41.5
    主要技术参数
    公称口径
    mm    		 计量等级
    Q3/Q1    		 过载流量Q4 常用流量Q3 分界流量Q2 流量Q1 读数 读数
    m3/h m3
    50 50 31.25 25 0.8 0.5 0.001 999999
    65 50 50 40 1.28 0.8 0.001 999999
    80 50 78.75 63 2.016 1.26 0.001 999999
    100 50 125 100 3.2 2.0 0.001 999999
    125 50 200 160 5.12 3.2 0.001 999999
    150 50 312.5 250 8.0 5.0 0.01 999999
    200 50 500 400 12.8 8.0 0.01 999999

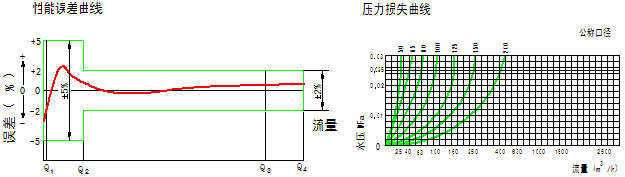

      示值误差值：
    从分界流量到过载流量为 ±2%，从流量到分界流量（不包括分界流量）为 ± 5%

    外形尺寸
