  • 多流束旋翼液封式冷水表LXSY-(15~50)E/B

  • > 仪表产品 > 多流束旋翼冷水表 >

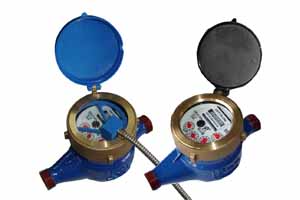

  • 多流束旋翼液封式冷水表LXSY-(15~50)E/B
    多流束旋翼液封式冷水表是一种用于测量冷水流量的多流束水表,能测量任何水质包括硬质的、含垢的或含有悬浮颗粒的水质,这是因为字轮被密封在的液体中,并配有压力补偿装置,这样密封的字轮不会接触到流经水表的水,使得读数清晰易读。
    ☆ 内部滤网,拥有充分的过滤面积。
    ☆ 机芯由、、防磁、防垢的塑料材料制造。
    ☆ 机械传动,不受外来磁场或水中铁屑影响。
    ☆ 兼有湿式水表和干式水表的优点且克服了这两种水表自身结构上的缺陷。
    工作条件:
    ☆ 水压:不大于1.0MPa(10bar)
    ☆ 水温:0.1℃~50℃
    示值误差:
    从分界流量(包括分界流量)到过载流量为±2%;
    从流量到分界流量(不包括分界流量)为±5%.

    参数尺寸 SPECIFICATION AND OVERALL DIMENSIONS

    名称 公称口径 过载流量 常用流量 分界流量 流量 读数 读数 L1 L H B D d
    单位 mm Inch m3/h m3/h L/h L/h L m3 mm Inch
    主要参数尺寸 15 1/2 3.125 2.5 50 31.3 0.05 9999 165 259 112 99 G3/4B R1/2
    20 3/4 5 4 80 50 0.05 9999 195 299 114 99 G1B R3/4
    25 1 7.875 6.3 126 78.8 0.05 9999 225 345 120 104 G1-1/4B R1
    32 1-1/4 12.5 10 200 125 0.05 9999 230 354 125 104 G1-1/2B R1-1/4
    40 1-1/2 20 16 320 200 0.05 99999 245 373 155 125 G2B R1-1/2
    50 2 31.25 25 800 500 0.05 99999 300 430 155 125 G2-1/2B R2
    法兰连接 内调 280 - 175 125 ∮160 ∮125
    外调 300 ∮165

    外形尺寸 OVERALL DIMENSIONS 压力损失曲线 Pressure loss curve 示值误差限与流量曲线FLOW-ERROR
     CURVE
