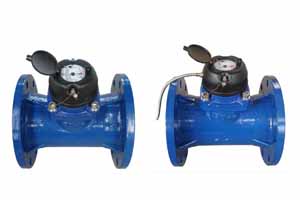

水平旋翼可拆卸干式防堵塞冷水表WI－（50～300） |
用途：用于测量流经自来水管道水的体积总量。
工作条件：水压：不超过1.0MPa(10bar);1.6MPa(16bar) 水温：冷水0.1℃～50℃;热水0.1℃～90℃。
特点：本水表为可拆干式磁传动水表，具有以下优点：可拆卸式结构,表壳不必从管道上拆下,机芯可拉出修理或更换;机芯构件通用性好,减少备用零件;可以测量水质较硬和含垢、含悬浮颗粒及环绕物的水质,防堵塞;流通能力大,压力损失小,计量精度高,使用寿命长;根据需要可配有远传发讯装置.脉冲当量有100升/脉冲和1000升/脉冲供选择.
主要技术参数
公称口径
mm |
计量等级
Q3/Q1 |
过载流量Q4 |
常用流量Q3 |
分界流量Q2 |
最小流量Q1 |
最小读数 |
最大读数 |
| m3/h |
m3 |
| 50 |
20 |
31.25 |
25 |
2.0 |
1.25 |
0.01 |
9999999 |
| 65 |
20 |
50 |
40 |
3.2 |
2.0 |
0.01 |
9999999 |
| 80 |
20 |
78.75 |
63 |
5.04 |
3.15 |
0.01 |
9999999 |
| 100 |
20 |
125 |
100 |
8.0 |
5.0 |
0.01 |
9999999 |
| 125 |
20 |
200 |
160 |
12.8 |
8.0 |
0.01 |
9999999 |
| 150 |
20 |
312.5 |
250 |
20 |
12.5 |
0.01 |
9999999 |
| 200 |
20 |
500 |
400 |
32 |
20 |
0.01 |
9999999 |
| 250 |
20 |
787.5 |
630 |
50.4 |
31.5 |
0.1 |
99999999 |
| 300 |
20 |
1250 |
1000 |
80 |
50 |
0.1 |
99999999 |

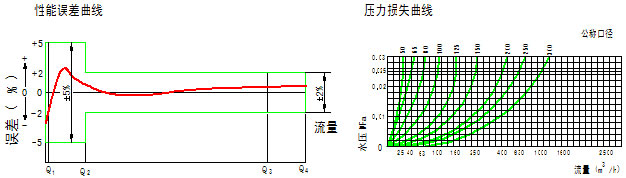

示值误差值：
从分界流量到过载流量为 ±2%，从最小流量到分界流量（不包括分界流量）为 ± 5%
 外形尺寸及重量
| 口径 |
长 L |
宽 B |
高 H |
连接法兰 |
重量 |
| 法兰外径D1 |
螺栓孔中心直径 D2 |
连接螺栓 |
| mm |
kg |
| 50 |
200 |
165 |
256 |
165 |
125 |
4-M16 |
10 |
| 65 |
200 |
185 |
268 |
185 |
145 |
4-M16 |
13.5 |
| 80 |
225 |
200 |
284 |
200 |
160 |
8-M16 |
15.5 |
| 100 |
250 |
220 |
295 |
220 |
180 |
8-M16 |
18.5 |
| 125 |
250 |
250 |
310 |
250 |
210 |
8-M16 |
24.8 |
| 150 |
300 |
285 |
340 |
285 |
240 |
8-M20 |
27.6 |
| 200 |
350 |
340 |
382 |
340 |
295 |
1.0MPa 8-M20 |
47.5 |
| 1.6MPa 12-M20 |
48 |
| 250 |
400 |
395 |
441 |
395 |
350 |
1.0MPa 12-M20 |
71 |
| 450 |
405 |
446 |
405 |
355 |
1.6MPa 12-M24 |
76 |
| 300 |
450 |
445 |
491 |
445 |
400 |
1.0MPa 12-M20 |
80 |
| 500 |
460 |
496 |
460 |
410 |
1.6MPa 12-M24 |
85 |
外形尺寸  |
|
