一、产品概述：
热量表是一个由流量传感器，配对温度传感器，计算器组成的组合式仪表。流量传感器通过叶轮转动信号转换成电脉冲新号，计算器通过记录脉冲数实现对流过的高温水进行累计测量；通过配对的温度传感器测量进、回水的温度传送给计算器。计算器根据系统入口和出口处的温度计算热量差、水的流量及水流经的时间，可计算出来采暖系统实际消耗的热量。 |
二、主要技术参数：
| 公称口径 |
DN |
mm |
15 |
20 |
25 |
32 |
40 |
| 工作电源 |
|
3.6/2.4Ah锂电池 3.6/2.4AhLithum electronics |
| 静态电流 |
|
μA |
≤10 |
| 工作电流 |
|
μA |
≤40 |
≤20 |
| 电池使用寿命 |
|
年 |
≥8 |
| 精度等级 |
|
3级 |
| 压力损失 |
|
≤0.025MPa（常用流量） |
| 工作压力 |
|
≤1.6MPa |
| 冷热适用范围 |
|
冷热两用 |
| 防护等级 |
|
IP54 |
| 允许温度范围 |
|
℃ |
4-95 |
| 允许温差范围 |
|
℃ |
3-70 |
| 最大流量 |
Qmax |
m3/h |
3.0 |
5.0 |
7.0 |
12.0 |
20.0 |
| 常用流量 |
Qn |
m3/h |
1.5 |
2.5 |
3.5 |
6.0 |
10.0 |
| 最小流量 |
Qmin |
m3/h |
0.03 |
0.05 |
0.07 |
0.12 |
0.2 |
| 环境温度 |
|
℃ |
-25-+55 |
| 环境等级 |
|
|
B类 |
| 安装位置 |
|
|
进水、回水两用 |
| 外形尺寸 |
|
| 长度 |
L |
mm |
110 |
130 |
130 |
260 |
300 |
| 接管长度 |
L1 |
mm |
45 |
50 |
58 |
60 |
65 |
| 宽度 |
W |
mm |
66 |
66 |
66 |
94 |
128 |
| 高度 |
H |
mm |
95 |
98 |
105 |
180 |
200 |
| 连接螺纹 |
M |
|
G3/4 |
G1' |
G1'1/4 |
G1'1/2B |
G2B |
| 重量 |
|
kg |
0.85 |
0.90 |
0.95 |
4.6 |
6.4 |
三、外形尺寸：
| |
管径及连接螺纹 |
L |
M |
| JYH-15 |
DN15 |
110 |
100 |
| JYH-20 |
DN20 |
130 |
105 |
| JYH-25 |
DN25 |
160 |
110 |
| JYH-32 |
DN32 |
260 |
180 |
| JYH-40 |
DN40 |
300 |
200 |

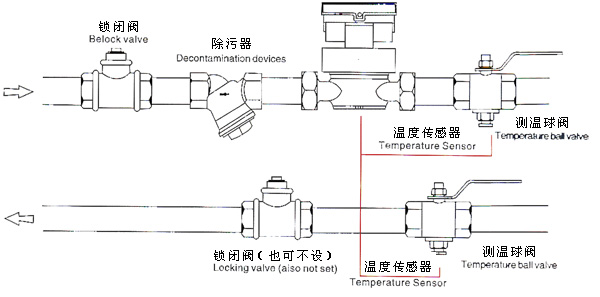

四、安装示意图：
五、安装注意事项
◎安装时建议使用麻绳和铅油或耐高温密封胶，勿用生料带；
◎安装热量表之前，必须清洗暖通管道；
◎热量表应水平安装；
◎安装位置可根据用户的要求预先设定；
◎暖气管道中流水方向与热量表上所标水流箭头方向一致；
◎供回水管上的温度传感器严格按出厂说明书安装，并加可靠铅封；
◎建议安装过滤器,以减少水质对热量表计量性能影响；
|
|
