DN40-DN200IC大口径智能水表使用说明书

二、 大口径智能IC卡水表使用说明

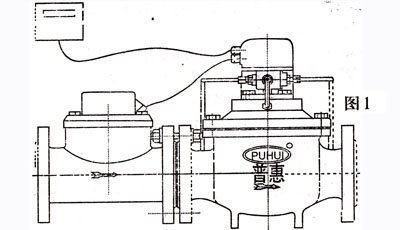

1 普通IC卡水表（见图1）
A、显示水量体积单位：m3
B、显示容量为六位整数。
C、七种（交费、数字、读卡错、检漏、电压低、关阀、E-E）显示。
D、解释：
1、显示“交费”：表示已购水量已经达到警惕水量，应及时购水。
2、显示“数字”；本水表剩余的可用水量。
3、显示“读卡错”卡未插好或者是插入不是本水表的IC卡请在插入本水表的IC卡。
4、显示“电压低”：表示电池欠压，应该及时换电池。
5、显示“关阀”：表示水表阀门处于关闭状态。
6、显示“E-E”“检漏”：表示水表受到强磁干扰，请及时检查纠正。

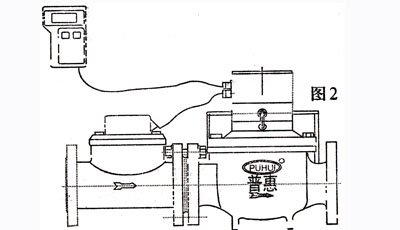

2 手持器显示：（见图2）
1、E&sup2；错显示E-01，阀门自动关闭。
2、阀体电压低时，阀门自动关闭，手持器显示E-02，欠电点设定为0.5V，报警电压设为5.2V，阀体部分欠电报警时，阀体自动关闭，手持器不显示不返写卡。通讯过后改变相应标志开阀。
3、当RB5和RB7同时为高电平时，阀体部分关掉阀门，每分钟自检一次，如当RB5和RB7不同时为一时则撤销受攻击关阀（防剪线正常），自检一百次后不在自检。再次上电时，如当RB5和RB7不同时为一时则撤销受攻击关阀。当RB5和RB7同时为了电平时液晶显示E-03，被攻击符。
4、当防剪线断掉时，阀体部分关掉阀门，每分钟自检一次，如果防剪线恢复正常则撤销掉防剪线关阀，自检一百次后不在自检。再次上电时如果防剪线恢复正常则撤销防剪线关阀。当防剪线断掉时液晶显示E-04，被攻击符。
5、阀门坏时显示E-05，不影响其他操作。
6、通信错时，显示E-06，圈叉。
7、读卡错时，显示IC卡，Χ。
8、开阀状态显示剩余水量，“ok”。
9、当手持器电池须换时，开机后闪烁显示换电池符30秒后掉电。
10、当计算后的剩余量大于限购量时液晶显示HHHH,显示“限制字符”，卡内水量不加入E&sup2中显示剩余水量。
11、手持器在读出阀体部分内容时，自动显示累计用水量，显示四秒，显示期间，如果按读卡键则显示剩余水量，如果在四秒内无按键动作，则显示圈OK，等待用户插卡，等待三十秒后如果无按键动作关机掉电，在显示剩余水量时，四秒内如有按键则同时显示赊欠水量，电压及液晶显示1-4。

三、智能IC卡水表DN40-DN350外形尺寸

四、智能IC卡水表安装说明

1 选择水表时应以管道经常使用流量接近或小于水表的常用流量，不能单纯以管道口径确定水表口径。
2 新装管道应先管道内的石子、泥沙等杂物后再安装水表，以防止水表损坏或发生故障。建议安装过滤器。
3 水表度盘朝上水平安装，表壳箭头方向应与管道内水流方向一致，水表上游应安装流量整直装置或整流直管段，整流直管段长度大于5倍水表口径。
4 水表不应承受由管子引起的过度应力，需要时水表应安装在底座或托架上。
5 水表远离震动源，震动会影响水表精度。
6 水表应进行防暴晒和防冰冻保护措施。
7 为补偿水表安装中出现的误差，便于拆装，水表下游建议安装相应口径的伸缩节。
8 为了水表维护方便，建议在其上、下游适当位置安装阀门。
9 水表数据集中器应安装于室内或防雨防冻的位置。
10 水表用户不得对水表、数据集中器或手持器式水表的控制部分随意拆卸装，遇到问题可与有关部门联系解决。
11 普通IC卡水表采样发讯线与阀门控制线不超过20米（长度可专门制作），应注意拆断。手持器式水表数据传输线不超过3米。

五、智能IC卡水表用户须知

1 请面对用户卡正面持卡，按箭头方向插入导向槽。用户卡务必插到底（手持器抄表器插卡后要手动按“输入”键方可读入数据，查表时要手动按“读卡”键方可查使用水量）。
2普通IC卡水表净将新购水的用户卡插入，显示屏显示新购水量。拔出用户卡后，显示屏显示可用水量（可用水量=原表内可用水量+IC卡中的新购水量）。手持器式水表接好数据线，按输入键显示”0.0”通信正常后，将新购水的用户卡插入屏显示本次购水量，其他操作按手持器说明操作。
3因意外原因阀门关闭，用户将用户卡重新插入后，如有剩余水量阀门仍可打开。用户按上述操作后仍不能打开阀门时请及时与销售或制造单位联系，请勿擅自拆装。
4用户将用户卡插拔一次后，方可重新购水。
5本表的计量基准是机械式水表。当预付费系统出故障，暂无法一新时，应以机械指针读数作为收费依据。
6普通IC卡水表在条件允许用220V的电源时尽呆能用220的电源，如果条件不允许时，用内部电池，当内部电池欠压，显示屏上显示“电压低”，及时行电池，换新电池后，如有剩余水量阀门约一分钟后打开，或再插入一次用户卡，阀门也会自动打开。如仍不换电池，自动关闭阀门。
7.水表在供水系列停水后，供水管道内的水倒流时，阀门具有缓闭功能可锤，表芯不易损坏。

六、智能IC卡水表怎样使用IC卡：

1、怎样用IC卡购不？
答：用户大水表新装入户后，到本水表管理部门（或营业点），将个人的详细资料输入电脑开户后，即可购水。操作员将IC卡插入读写器中，按用户要求写入水量，并出具收据凭据。
2、怎样使用IC卡？
答：（1）用户将购有水量的IC卡插入水表，观察液晶显示屏读数是否正确后，方可读卡。
注意：在读卡未完时，禁止拔出IC卡，否则可能会损坏IC卡，并且IC卡内的数据可能不会存入水表，也有可能造成IC卡中的购水量丢失。
（2）当可用水量用至设定时，显示报警，水表自动关闭阀门，此时插入用户卡，可再打开阀门继续用水，用户应用时到本水表管理部门购水。
3、IC卡损坏或遗失怎么办？
答：IC卡是一种经过加密处理的逻辑加密卡，卡上记录有用户信息、密码、水表编号、卡号以及购水量等其他数据，用户应避开磁场、热源等场所，妥善IC卡。为节约电能，可长期将IC卡插在水表中。如IC卡遗失或损坏，请用户到营业点按照规定办理补卡手续。
如遗失的卡中有购水量，营业点补卡时只收取卡钱，不再收取水费。
4、水表出故障、损坏怎么办？
答：如水表出现故障，不能正常供水，用户应立即通知水表管理部门前来处理。如换水表，则由水表管理部门用专有的方法将水表中的剩余水量转存到新表中，待水表修好后再换回来。
5、普通IC卡式水表显示“卡错”不读怎么办？
答：（1）卡未插好或非本水表IC卡,请用本水表IC卡重试。
（2）卡上占有油污或水，请用干布擦拭干净后重试。
（3）如重试还是不行，则IC卡损坏，请到营业点按照规定办理补卡手续。
6、开，水表不供水怎么办？
答：（1）本地停水可水压不够。
（2）普通IC卡式水表电池电量不足，水表自动关闭阀门，请换外部电池。
（3）可用水量到达警惕水量是，自动关闭水表阀门，此时插入用户卡，可再打开阀门继续用水。提醒用户用时购水输入。
（4）如显示“故障”及“E-E”代码量，请与水表管理部门联系。
7、平时如何保管IC卡水表？
答：平时要不定期检查IC卡水表，尽量保持IC卡水表工作环境的通风、干燥,IC卡水表的控制器密封性能较好，在潮湿环境下仍能正常工作，但应控制器、电池不要沾水，负责会增加耗电量，缩短电池寿命。

七、智能IC卡水表产品“三包”原则

1、凡属质量原因所造成的水表故障，本厂实行 三包 自购买日起为一年。
2、人为造成的损坏，本厂负责收费检修。按检修项目保用三个月。
3、由于安装不当造成水表损坏不属 三包 范围。
