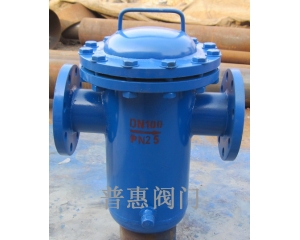

篮式过滤器2.5MPa结构设计要求与篮式过滤器结构

篮式过滤器2.5MPa结构设计要求与篮式过滤器结构图
1.设计压力为2.5MPa。设计温度为10—60℃。


2.篮式过滤器2.5MPa结构形式及一般要求:

— 在设计温度和设计压力下满足规定的强度要求，使用。
— 供货商应根据站内蓝式过滤器设计参数、在站场工艺流程中的相对位置和上、下接管与设备的连接关系，对站内篮式过滤器的结构形式进行设计。
— 站内篮式过滤器2.5MPa的过滤面积要求不小于进出管道流通面积的10～20倍，滤网目数不大于10目，网孔基本尺寸不大于0.4mm。
— 过滤网规格：选择适当过滤网目数。在流量下（指与站内篮式过滤器相连接的管道中的工作量），以站内篮式过滤器2.5MPa的压力损失在要求的范围。
— 所配快开盲板应具备开闭灵活方便、密封，且有自动联锁装置。
— 设备外形美观，维护、检修方便可行。
— 站内篮式过滤器筒体上应有清晰可见的箭头，以表示操作介质进、出过滤器的流向。
