  • |  水平螺翼可拆卸液封式冷水表LXLY－（50～200）E
  • 普惠机电设备 > 仪表产品 > 水平螺翼可拆卸冷水表 >

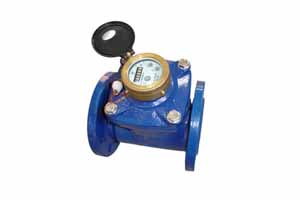

    • 水平螺翼可拆卸液封式冷水表LXLY－（50～200）E
    用途：用于测量流经自来水管道水的体积总量。
    工作条件：水压：不超过1.0MPa(10bar)或1.6MPa(16bar)水温：0.1℃～50℃。
    特点：本水表为可拆液封式水表，字轮装置密封在特殊液体中，并配有可靠的压力补偿装置，使读数永远保持清晰。该表传动阻力小、流通能力大、压力损失小、计量精度高、使用寿命长、可以测量水质较硬或含垢颗粒的水质。零部件通用性好，维修方便，该系列水表皆可附加远传输出装置。


    外形尺寸
    公称 口径 长 L 宽 B 高 H 法兰 外径 D1 螺栓孔 中心直径 D2 连接 螺栓 重量
    mm n×Md Kg
    50 200 172 247 165 125 4-M16 12
    65 200 185 260 185 145 4-M16 13
    80 225 200 264.5 200 160 8-M16 15
    100 250 220 271.5 220 180 8-M16 19
    125 250 250 295 250 210 8-M16 23
    150 300 285 301.5 285 240 8-M20 30
    200 350 340 358.5 340 295 8-M20 42
    主要技术参数
    公称 口径 mm 计量 等级 Q3/Q1 过载流量Q4 常用流量Q3 分界流量Q2 最小流量Q1 最小读数 最大读数
    m3/h m3
    50 50 31.25 25 0.8 0.5 0.001 999999
    65 50 50 40 1.28 0.8 0.001 999999
    80 50 78.75 63 2.016 1.26 0.001 999999
    100 50 125 100 3.2 2.0 0.001 999999
    125 50 200 160 5.12 3.2 0.001 999999
    150 50 312.5 250 8.0 5.0 0.01 9999999
    200 50
    500
    		 400 12.8 8.0 0.01 9999999
    250 50 787.5 630 20.16 12.6 0.01 99999999
    300 50 1250 1000 32 20 0.1 99999999
    350 40 1750 1400 56 35 0.1 99999999
    400 50 2000 1600 51.2 32 0.1 99999999
    500 50 3125 2500 80 50 0.1 99999999
     示值误差值：
    从分界流量到过载流量为 ±2%，从最小流量到分界流量（不包括分界流量）为 ± 5%
