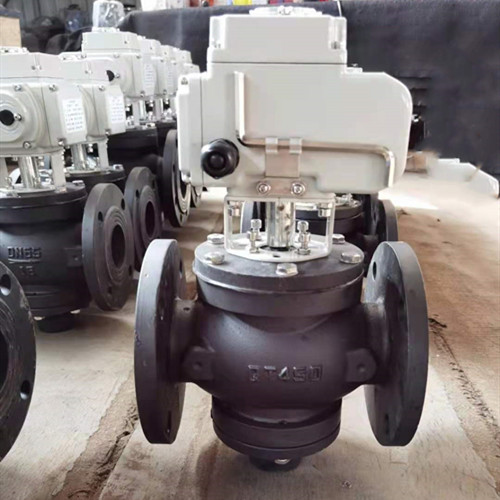

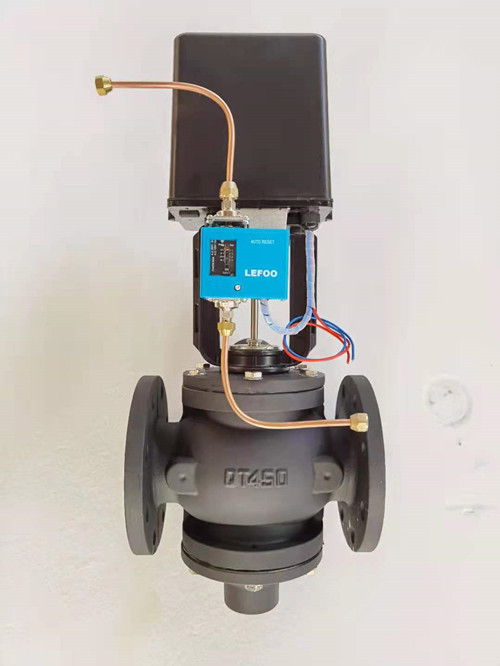

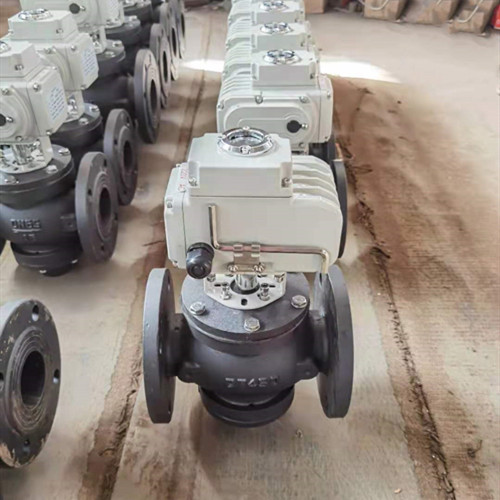

    普惠牌动态平衡电动调节阀产品

    动态平衡电动调节阀产品用途:
    动态平衡电动调节阀主要适用于暖通空调系统末端空调设备的温度控制,在系统负荷波动较大的变流量系统中优势。

    动态平衡电动调节阀

    动态平衡电动调节阀

    动态平衡电动调节阀工作原理:

    在系统负荷波动较大的流量系统中,当系统压力变化时,动态平衡电动调节阀二端的压差(P1-P3)也随之变化;
    (1)当压力P1升高时(P1-P2)增大,这时电动阀阀芯向上运动,使P1、P2间开度减少,阀芯压力P2降低;当压力P1降低时,(P1-P2)间开度增大,阀芯压力P2升高。因此,无论系统的压力怎样变化,通过电动阀阀芯的调节作用,P2、P3间的压差始终保持不变。因此这种电动阀的抗干扰、具有动态平衡的功能;
    (2)当电动执行器接受控制信号使轴延R旋转时,P2、P3间的开度也随之变化。由于不管系统压差(P1-P3)如何变化,P2、P3间的压差(P2-P3)始终不变,因此对应于任一开度位置,其输送的水流量都是的,并且电动调节阀实际的流量特性曲线与其不早不晚的流量特性曲线是一致的,没有偏离,因此这种电动调节阀比传统的电动调节阀具有较好的调节特性。


    动态平衡电动调节阀安装说明:

    1、安装在有水等飞溅物的地方时要加装防护盖;
    2、请预留接线、手动操作等维修空间;
    3、环境温度为零度以下时,在机内加装除温加热器;
    4、如果电缆直径与电线管的直径不符合要求,可能会造成机内进水面损坏机器。
    动态平衡电动调节阀阀门参数:

    规格(mm)

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    阀长(mm)

    160

    180

    210

    225

    240

    280

    295

    320

    350

    435

    575

    610

    阀高(mm)

    325

    335

    385

    395

    405

    480

    550

    585

    625

    755

    955

    1145

    流量范围(m3/h)

    0.5-2

    1-4

    1.5-6

    2-8

    3-12

    5-20

    10-30

    15-45

    30-70

    40-180

    100-300

    150-500

    普惠阀门、,免费提供安装方案。期待您的来电:0317-8294124。
