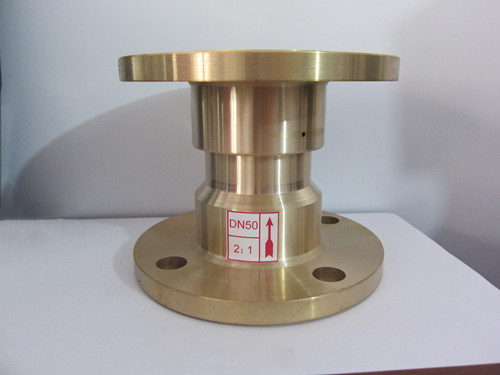

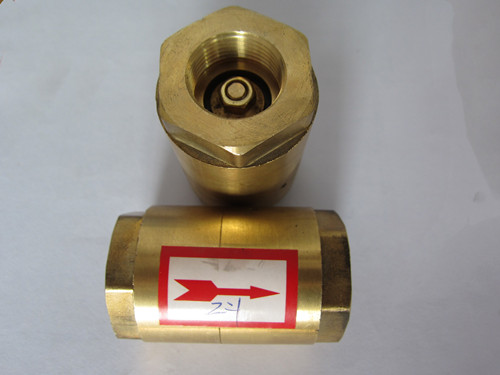

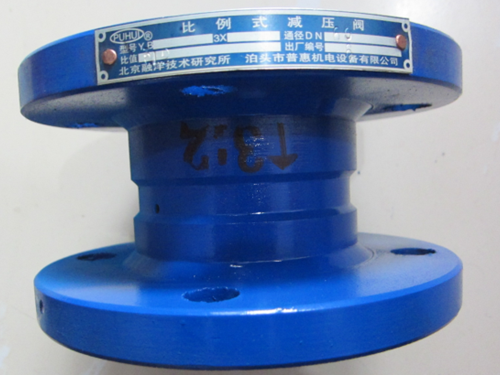

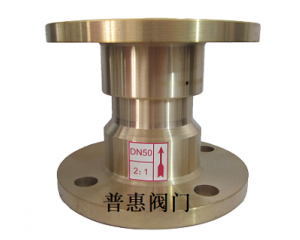

YBl3X-10、YB43X-16比例式减压阀
概 述
YB13X-10、YB43X-16型比例式减压阀利用阀内浮动活塞两端不同截面积造成的压力差改变阀后压力，目口在管路中有压力的情况下，活塞两端的面积差构成了阀前与阀后的压力差。
该产品结构新颖、合理、简单。减压比例稳定。可减动压且可减静压。开关平稳无噪声。体积小、重量轻、使用寿命长、密封牢固不漏水、造价低、安装简便。
现生产标准压比：2：1 3：1 3：2 也可按用户需要生产其它比值。
| 编号 |
零件名称 |
材质 |
| 1 |
阀体 |
铸铁 |
| 2 |
“O”型圈 |
硅橡胶 |
| 3 |
活塞套 |
锡青铜 |
| 4 |
活塞 |
锡青铜 |
| 5 |
压环 |
锡青铜 |
|
|
| 标准压比 |
|
P1:P2 2:1 |
P1:P2 3:1 |
| 型号 |
规格
DN |
L
mm |
H
mm |
重量
kg |
L
mm |
H
mm |
重量
kg |
| YB13X-10 |
25 |
146 |
74 |
3 |
146 |
85 |
3 |
| 32 |
150 |
84 |
3 |
150 |
97 |
4 |
| 40 |
158 |
92 |
4 |
158 |
106 |
5 |
| YB43X-10 |
50 |
131 |
165 |
6 |
131 |
165 |
7 |
| YB43X-16 |
65 |
175 |
185 |
10 |
175 |
185 |
12 |
| 80 |
185 |
200 |
14 |
185 |
200 |
14 |
| 100 |
188 |
220 |
17 |
188 |
220 |
19 |
| 125 |
232 |
250 |
24 |
232 |
250 |
26 |
| 150 |
266 |
285 |
32 |
266 |
285 |
35 |
技术性能
| 型号 |
|
YB13X-10 |
YB43X-16 |
额定工作压力
|
|
1.0Mpa |
1.6Mpa |
最小开启压力
|
2:1 |
0.2Mpa |
0.2Mpa |
| |
3:1 |
0.3Mpa |
0.3Mpa |
压力误差
|
|
≤±10% |
≤±10% |
适用介质
|
|
水 |
水 |
适用温度
|
|
≤80℃ |
≤80℃ |
| 联接方式 |
|
内螺纹 |
法兰 |
|
