  • 摘要:普惠牌JD745X多功能水泵控制阀具有电动阀,止回阀和水锤功能,电话03178294124.为您提供JD745X多功能水泵控制阀结构尺寸,主要参数,价格行情.

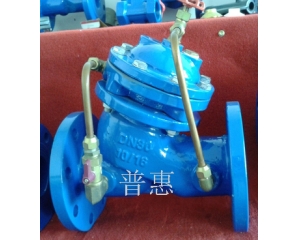

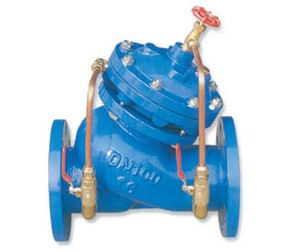

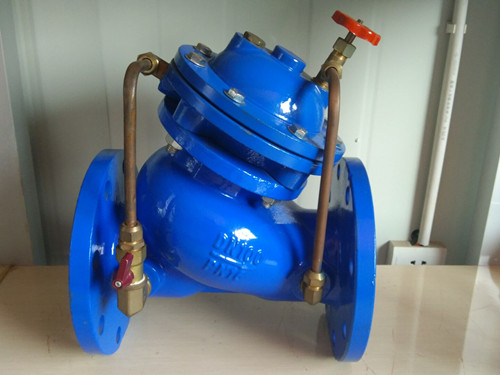

    JD745X多功能水泵控制阀JD745X多功能水泵控制阀结构图

     普惠牌JD745X多功能水泵控制阀介绍

    一、JD745X多功能水泵控制阀用途:
    JD745X多功能水泵控制阀安装在高层建筑给水系统以及其它给水系统的水泵出口管道上。防止质倒流,防止水锤产生。JD745X多功能水泵控制阀兼具电动阀,逆止阀和水锤器三种功能。可地提高供水系统的性。

    二、JD745X多功能水泵控制阀特点:

    1、水锤效果好。将缓开、速闭、缓闭水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生。
    2、操作方便。只需操作水泵电机启闭按扭。阀门即按照水泵操作规程实现自动开闭。
    3、节能效果好。阀体采用了全通道流线型直流式设计,压力损失小,流量大,且体积小,重量轻。

    三、JD745X多功能水泵控制阀主要技术参数:

    1、公称压力:1 OMPa、1 6MPa、2 5MPa。
    2、动作压力:≥0 04MPa。
    3、缓闭时间:3~60s(可调)。
    4、适用介质:水。
    5、介质温度:0~80℃。

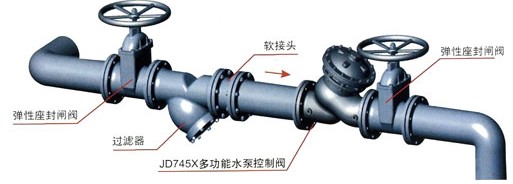

    JD745X多功能水泵控制阀安装示意图:
    JD745X多功能水泵控制阀安装

    相关配套产品:过滤器,暗杆弹性座封闸阀。过滤器具体Y型过滤器型号可以了解。

    JD745X多功能水泵控制阀结构尺寸:

    DN
    L
    H
    D
    D1
    n-d
    1.0MPa
    1.6MPa
    2.5MPa
    1.0MPa
    1.6MPa
    2.5MPa
    1.0MPa
    1.6MPa
    2.5MPa
    50
    235
    293
    165
    165
    165
    125
    125
    125
    4-18
    4-18
    4-18
    65
    255
    328
    185
    185
    185
    145
    145
    145
    4-18
    4-18
    8-18
    80
    275
    364
    200
    200
    200
    160
    160
    160
    8-18
    8-18
    8-18
    100
    275
    418
    220
    220
    235
    180
    180
    190
    8-18
    8-18
    8-22
    125
    325
    481
    250
    250
    270
    210
    210
    220
    8-18
    8-18
    8-26
    150
    405
    543
    285
    285
    300
    240
    240
    250
    8-18
    8-22
    8-26
    200
    490
    673
    340
    340
    360
    295
    295
    310
    8-18
    12-22
    12-26
    250
    585
    792
    395
    405
    425
    350
    355
    370
    12-22
    12-26
    12-30
    300
    665
    927
    445
    460
    485
    400
    410
    430
    12-22
    12-26
    16-30
    350
    665
    257
    505
    520
    555
    460
    470
    490
    16-22
    16-26
    16-33
    400
    695
    1188
    565
    580
    620
    515
    525
    550
    16-22
    16-30
    16-33
    450
    740
    1281
    615
    640
    670
    565
    585
    600
    20-26
    20-30
    20-36
    500
    810
    1256
    670
    715
    730
    620
    650
    660
    20-26
    20-30
    20-36
    600
    895
    1600
    780
    840

    725
    770

    20-30
    20-36

    700
    1450
    1750
    895
    910

    840
    840

    24-30
    24-36

    800
    1560
    1900
    1015
    1025

    950
    950

    24-33
    24-36

    900
    1800
    2100
    1110


    1050


    28-33


    1000
    2000
    2400
    1230


    1160


    28-



    上面提供的尺寸仅供参考,是常用的数据。其中有些规格尺寸长度不一,还有DN150长度是375mm、DN200 430mm、DN250 490mm、DN300 560mm。普惠生产多功能水泵控制阀免费提供安装方案。用心服务客户。

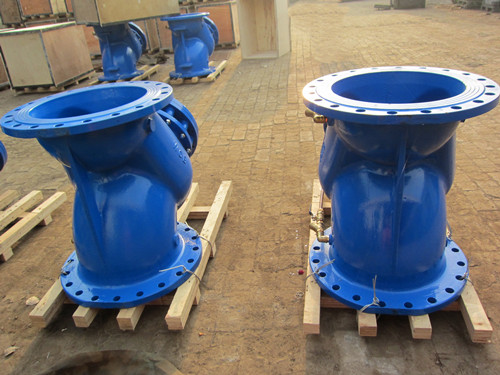

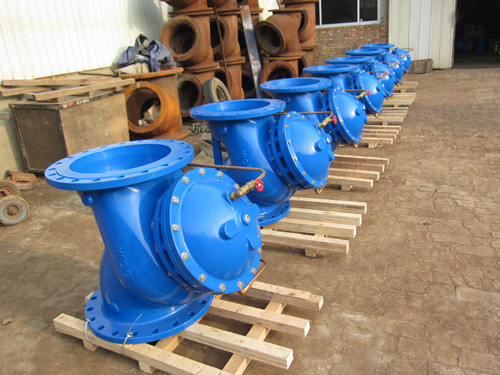

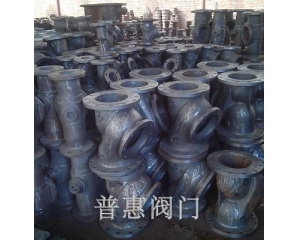

    多功能水泵控制阀多功能水泵控制阀毛坯
