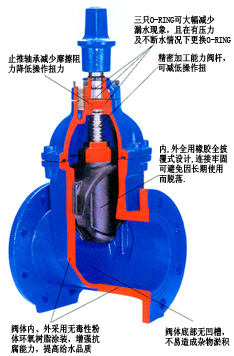

地下弹性座封闸阀地下弹性座封闸阀（RVCX/SZ45X-16）解析图

普惠牌传动帽弹性座封闸阀(RVCX/SZ45X-16)介绍:

　　传动帽弹性座封闸阀也可以称为传动帽地下弹性座封闸阀、地下弹性座封闸阀，是专为在地面下铺设管路需要又简单的闸阀设计生产的。普惠传动帽弹性座封闸阀开关简单，开启关闭用力很小。特别设计的传动帽代替了传统的手轮，体积更小，给施工日常使用都带来很大的便利。

RVCX/SZ45X传动帽地下弹性座封闸阀主要参数

公称压力：1.0MPa-1.6MPa-2.5MPa；

规格口径：DN40到DN600；

介质温度：0到80度；

适用介质：水、中水；

连接形式：法兰；

壳体材质：铸铁；

法兰标准：GB/T17241.6 GB/T9113；

试验标准：GB/T13927，Ap1598。

RVCX/SZ45X传动帽地下弹性座封闸阀尺寸参考
规格口径mm	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
规格口径英寸		2		3	4	5	6	8	10	12	14	16	18	20	24
总高度mm	265	277	314	338	383	445	512	637	786	874	1100	1210	1270	1448	1690
法兰孔 1.0MPa	4-19	4-19	4-19	8-19	8-19	8-19	8-23	8-23	12-23	12-23	16-23	16-27	20-28	20-28	20-31
法兰孔 1.6MPa	4-19	4-19	4-19	8-19	8-19	8-19	8-23	12-23	12-28	12-28	16-28	16-31	20-31	20-34	20-37

RVCX/SZ45X传动帽弹性座封闸阀选用时知道的数据

　　1.传动帽弹性座封闸阀主阀材质灰铸铁和球墨铸铁，两种可选。
2.工作压力标准，三种可选：10公斤和16公斤和25公斤。
3.选用口径，以内径为标准：口径DN40到DN600口径可选。

普惠RVCX/SZ45X传动帽弹性座封闸阀有哪些优点与特性

　　传动帽弹性座封闸阀是传统手轮闸阀的换代产品，利用传动帽子占用空间小和利用弹性闸板产生微量变形的补偿作用，达到良好的密封效果，具有开关轻巧、密封、弹性记忆佳及使用寿命长等显著优点，可广泛应用于自来水、污水，建筑、食品、电力、医药、冶金、轻纺、能源系统等流体管线上作为调节和截流装置使用。

普惠RVCX/SZ45X传动帽弹性座封闸阀特点:

传动帽地下弹性座封闸阀平底式阀座。
传统的闸阀往往在通水洗管后即因外物诸如石头、木块、水泥、纸屑、杂物等淤积于阀底凹槽内。容易造成无法关闭紧密而形成漏水现象，软密封闸阀低部采用与水管相同的平底设计，不易造成杂物淤积，使流体通畅无阻。
传动帽地下弹性座封闸阀整体包胶。
阀板采用的橡胶进行整体内、外包胶，国内的橡胶硫化技术使得硫化后的弹性座封闸阀阀板能够的几何尺寸。且橡胶与球墨铸铁闸板连接牢靠，不易脱落及弹性记忆佳。
传动帽弹性座封闸阀蚀耐运输精铸阀体.
阀阀体采用粉沫环氧树脂涂装，可防止阀体的腐蚀与生锈，并可用于污水系统；以往传统铸铁闸阀常园外物击中，碰撞或重叠而造成断裂等现象。由于本阀改用球墨铸铁，此种情形已可大幅度减少；阀体采用铸造，的几何尺寸使得阀体内部无需任何精加工即可阀门的密封性。
传动帽弹性座封闸阀三"O"型环密封圈.
由于阀杆采用三"0"型环密封圈密封设计，可减少开关时的磨擦阻力，大幅减少漏水现象殛可以不停水施工更换密封圈。
有助生饮。
由于阀体内部以性环氧树脂涂装，闸板的内外表面均以橡胶包覆而不至于出现锈水或腐蚀现象，可供生饮。
普惠阀门传动帽弹性座封闸阀，免费提供安装方案，期待您的来电0317-8294124。
