    普惠牌多功能三合一止回阀产品介绍

        一、产品介绍:多功能三合一止回阀JLH,具有截止、止回、节流三种功能,主要用于水泵出口或其它防止介质回流的场合。JHL41X多功能三合一止回阀普惠采用最科学的Y型设计,止回密闭效果好;法兰连接方便安装;手轮式设计方便现场调式。主身材用可靠的球墨铸材质。

    球墨铸铁多功能三合一止回阀三合一多功能止回阀

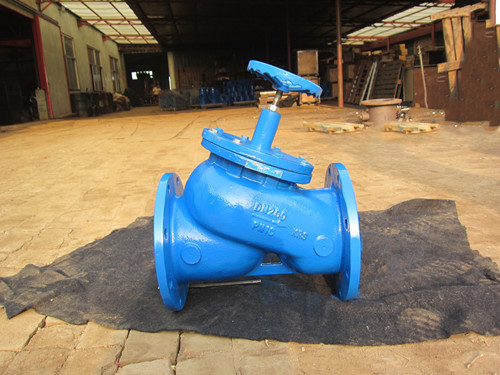

        多功能三合一止回阀图片介绍:多功能三合一止回阀图片左侧为水平安装时多功能三合一止回阀的状态,上面手轮是控制开启的,进出口为法兰式。外面蓝色,也可制造成其它颜色。壳体为球墨铸铁。右图为竖立安装状态,下面为进水口,阀体上有明显标志流水方向,产品规格口径、压力等级.

    二、多功能三合一止回阀多少钱

        多功能三合一止回阀价格主要由下面几个因素决定:

        1.口径,需要的口径多大。这个口径通常是管道的对应口径。能管道内径mm,表示。
        2.压力等级,常见的压力等级有3个,10公斤,16公斤,25公斤;
        3.壳身材质:铸铁HT200或铸铁QT450。产品起步价格:DN50三合一多功能止回阀单价220元。

    三合一止回阀结构尺寸

    规格口径mm 50 65 80 100 125 150 200 250 300 250 400 450 500 600
    法兰到法兰之间长度mm 235 255 275 285 325 375 430 490 580 665 695 750 810 895
    高度mm 255 275 290 325 360 415 500 590 700 800 950 1000 1050 1300

    四、多功能三合一止回阀工作原理

        多功能三合一止回阀,是水泵出口上推荐使用的阀门,当水泵停止工作时,可以快速止回,这样就可以防止水锤产生。当泵初始运行时,阀瓣在凭借水底推力打开,阀门开启,同时弹簧在弹簧力的凭借下快速的关闭了,随着水流越来越小,几乎停止时,阀瓣完全闭合三合一多功能止回阀。没有水回流倒流现象,这样因为水不回流不倒流,不产生能动,防止水锤现象。

    五、多功能三合一止回阀主要技术参数

    适合介质 水、油
    适用压力 1.0MPa、1.6MPa、2.5MPa
    适合温度 最高80度
    允许泄漏量 0
    规格 DN40-DN600
    阀门连接方式 法兰标准
    1.0MPa、1.6MPa、2.5MPa
    材质 阀体盖 铸铁HT200 球墨铸铁QT450
    阀座 球墨铸铁
    密封垫 丁晴橡胶
    阀瓣 球墨铸铁
    弹簧 不锈钢

    多功能三合一止回阀安装调试

           1.顺时针转动手轮,可截断介质的输送。

          2.多功能三合一止回阀的开启度大小可以调节,达到控制水量的输送。

          3.多功能三合一止回阀支持立管和水平管道的安装,立管安装与水平安装都能正常发挥产品功能。

          4.安装时需要冲洗管道。管道冲洗是很多管道设备在安装前都需要基础条件。并在阀门前安装过滤器,T型过滤器。

          5.输送流水的方向与多功能三合一止回阀阀体上标明的方向有必要保持在一个方向上。

        三合一多功能止回阀常年现货供应,提供口径DN40-DN600。三个压力等级! 三合一多功能止回阀现货材质球墨铸铁材质!颜色蓝色也可以是红色,其它特殊要求要定制为其生产.承接贴牌服务!并代发货! 配套使用产品GL41HY型过滤器

        相似产品推荐:300X缓闭消声止回阀点击查看!【普惠阀门】致力做最好的止回阀产品!价格最低,质量最好!
