    普惠牌SP45F型数字锁定静态平衡阀介绍

    静态平衡阀SP45F型数字锁定平衡阀概述

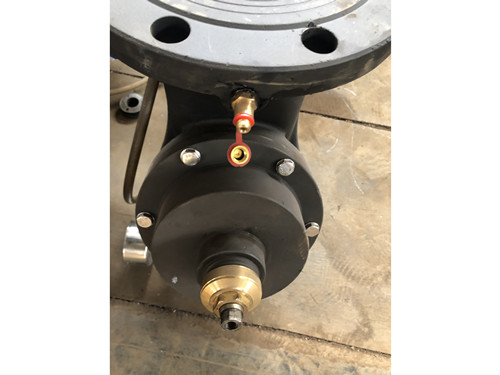

         静态平衡阀是一种具有特殊功能的阀门。静态平衡阀具有良好的流量特性,有阀门开启指示、开度锁定装置及用于流量测定的测压小阀。利用专用智能仪表,输入门型号和专用值,根据测得的压差信号就可直接显示出流经平衡阀的流量值。只要在各支路及用户入口装上适当规格的静态平衡阀,并用智能仪表进行一次性调试,就可以完全实现系统的水力热力平衡。同时,通过安装静态平衡阀,还能将系统的总水量控制在合理范围内,从而克服“大流旱、小温差”的不合理运行工况。实践证明,应用该静态平衡阀一般可节煤、节电各15%。

         静态平衡阀是通过改变阀芯与阀座的截留口来实现控制流量,静态平衡阀可以把水按照事先计算的分配比例根据平衡的设计和计算,每个分支比例增加或减少的同时,还能满足当前的需要需求的负荷流量,实现平衡的作用。调节设定需要专业的工具,非管理人员不能随便改变开度;平衡阀的作用是为了调节系统内,各个分配点的(如每一个楼座)的预定流量。每一座楼的入口处都安装平衡阀,可以使供暖系统的总流量得到合理分配。

    SP45F型数字锁定静态平衡阀型号技术参数:

    内容 参数 备注
    度验压力 1.5MPa 2.4MPa 需要耐腐蚀、高压、高温的阀门,可面议预定。
    工作压力 1.0MPa 1.6MPa
    工作温度 120℃
    适用介质 水、油和其它液体

         供应的数字锁定静态平衡阀型号口径范围:DN20、DN25、DN32、DN40、DN50,主身材质黄铜,配件黄铜;DN40、DN50、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450主身材质铸铁,配件黄铜;提供三个压力等级的平衡阀:1.0MPa、1.6MPa、2.5MPa;最高使用温度不超过120度,最适合介质为水的场合;静态平衡阀字母代表型号:SPF45F型;外观颜色蓝色;标准包装,小口径使用纸箱包装,大口径使用木箱包装。

    静态水力平衡阀主要尺寸参考数据

    规格口径mm 32 40 50 65 80 100 125 150 200 250 300 350 400 500 600
    长度(法兰到法兰之间长度)mm 190 190 190 195 230 240 280 320 380 470 560 580 650 978 1295
    高度法兰中心到最高点mm 130 140 195 220 230 260 290 330 530 560 590 780 830 880 965

    数字静态平衡阀原理介绍

         静态平衡阀是一种具有数字锁定特殊功能的调节型阀门,采用直流型阀体结构,具有更好的等百分比流量特性,能够合理地分配流量,有效地解决供热(空调)系统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内,从而克服了“大流量,小温差”的不合理现象。 既可安装在供水管上,也可以安装在回水管上,一般要安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。 在管道系统中安装静态平衡阀,通过对其的调节来改变系统管道特性阻力数比值,达到与设计要求一致。系统调试合格后,不存在静态水力失衡问题。
         调试合格的系统如处于部分负荷运行状态,在总流量减少时由静态平衡阀所调节的各分支管道会自动同比减少流量,但各分支管道所设定的流量比值不变。


    SPF45F型数字锁定平衡阀新产品特点:

         新开发的第二代新产品型号:SP45F-II型。
         斜杆和直杆(内升降),阀芯为圆台形。

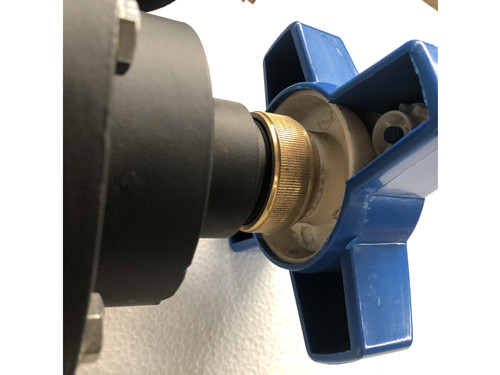

         有开度圈数显示和锁定装置。
         杆为不锈钢,内部元件为黄铜。
         密封采用聚四氟乙烯。

         静态平衡阀是一种外部装置实现锁定的调节阀门,采用直通型阀体结构,有更好的等百分比流量特性,合理地分配资源,有效地解决了供暖(空调)室温平衡,系统中存在的问题。能够准确地调整压降和流量,同时改善流体在管道系统,实现管道流体平衡的目标并节约资源。打开的阀门开度指示,锁定装置和一个小阀用于流量测量的压力,只要在选择和用户入口配备适当的平衡阀的规格,有特殊调试后的一次性锁,智能仪器系统的总水控制在一个合理的范围,从而克服“大流量、小温差”的不合理现象。可以安装在供水管上,也可以安装在回水管上,一般是安装在回水管上,尤其是高温循环,为了方便调试,更要回水管上安装静态平衡阀,安装了平衡阀后,管道不需要设定一个截止阀。静态平衡阀安装在管道系统中,通过调整来改变系统的管道阻力,达到符合设计要求。

    静态平衡阀选型、型号口径确定:

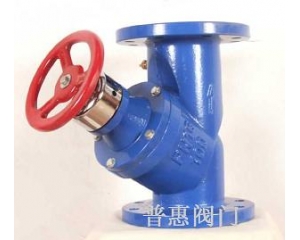

         1.SPF45F数字锁定静态平衡阀图片展示:左图为铸铁主身的平衡阀,外观蓝色,红色手轮为调节用量用把手。右图为全黄铜材质的静态平衡阀,图片是DN32 压力16公斤的,红色手轮为调节把手。阀体上都标有口径、压力、流水方向。小口径的通常是黄铜材质的,为丝扣螺纹连接方式,铸铁主身的为法兰连接方式,我们的所有的SPF45F数字锁定静态平衡阀连接方式,无论是法兰,还是螺纹都是标准的连接尺寸数据,方便现场与其它设备配套使用静态平衡阀。

         2.采用科学的Y型设计静态平衡阀,转轮式调整,数字盘显示开户大小,拥有最好的控制力,可以准确调节暖通循环水或空调系统。使整个系统满足需求的平衡。广泛应用于冷、热水系统,可以有效的利用能源,以达到节能和提高能源效率。口径规格确定选型,首先选择与管道直径相同的静态平衡阀以满足流量需要为标杆,如果达到需要的流量,需要选择大些口径的,以达到流量为标准。

         数字锁定平衡阀静态平衡阀黄铜材质主身
